Descrizione

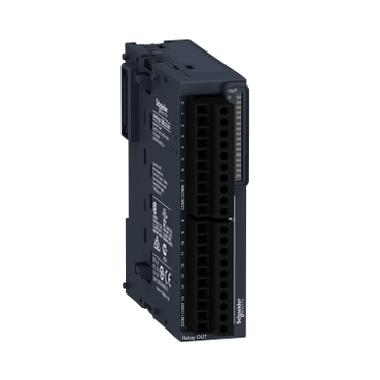

Il modulo di uscita digitale fa parte della gamma di moduli di espansione I/O Modicon TM3 per i controllori Modicon. È costituito da 16 uscite relè N/O a 2 A. È dotato di una morsettiera a vite rimovibile e può essere montato su una guida DIN simmetrica da 35 mm. Il modulo I/O digitale integra gli I/O integrati sui controllori logici Modicon M221, M221 Book, M241 e M251. Presenta isolamento tra l'uscita e la logica interna a 2300V AC, le uscite a 750V AC, i gruppi di uscita a 1500V AC. Per il collegamento elettrico dispone di morsetto a molla rimovibile con regolazione del passo da 5,08 mm per gli ingressi e le uscite. Il prodotto è classificato IP20. Dimensioni: 23,6 mm (larghezza) x 70 mm (profondità) x 90 mm (altezza). Peso: 0,14 kg. Il prodotto è certificato CE. È conforme alle norme EN/IEC 61131-2 e EN/IEC 61010-2-201. Il modulo è compatibile con i controllori logici Modicon M262, Modicon M241, Modicon M251 e Modicon M221. Supporta le guide top hat tipo TH35-15 e top hat tipo TH35-7.5 in conformità a IEC 60715 e piastra o pannello con montaggio tramite kit di fissaggio. I moduli di espansione Modicon TM3 sono stati progettati con un semplice meccanismo di assemblaggio a incastro. In caso di montaggio dei moduli Modicon TM3 con controllori logici, viene usato un connettore bus di estensione per distribuire i dati e l'alimentazione. Potenziate le prestazioni dei vostri controllori con il sistema I/O Modicon TM3, appositamente progettato per i controllori logici Modicon M221, M241 e M251.
Scheda tecnica - SNRTM3DQ16R
Product End of Life Instructions
Catalogo
Scheda Tecnica
larghezza (mm)
27.4
altezza (mm)
90
profondità (mm)
84.6
adatto per funzioni di sicurezza
NO
numero di ingressi digitali
0
numero di uscite digitali
16
tempo di ritardo al cambio di segnale (ms)
10
tipo di tensione di alimentazione
DC
supporta il protocollo per LON
NO
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW altre
0
con interfaccia ottica
NO
supporta protocollo TCP/IP
NO
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
NO
supporta protocollo CAN
NO
supporta protocollo INTERBUS
NO
supporta protocollo EIB
NO
supporta protocollo MODBUS
NO
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
NO
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
NO
corrente d’uscita (A)
2
protezione da corto circuito, uscite presenti
NO
tipo di uscita digitale
Relè
esecuzione del collegamento elettrico
Raccordo a vite
montaggio su guida portante possibile
SI
categoria di protezione antideflagrante per gas
Senza
categoria di protez. antideflagrante per polvere
Senza
collegam. bus di campo tramite accoppiatore separato possibile
NO
componenti del sistema
NO
risorsa corrispondente (Ex ia)
NO
risorsa corrispondente (Ex ib)
NO
grado di protezione (IP)
IP20
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
numero di interfacce HW PROFINET
0
numero di interfacce HW wireless
0
montaggio frontale possibile
NO
montaggio su rack possibile
NO
montaggio a parete/diretto possibile
NO
standard radio Bluetooth
NO
standard radio WLAN 802.11
NO
link IO master
NO
livello di performance secondo EN ISO 13849-1
Senza
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
NO
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
NO
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tensione di alimentazione per DC (V)
24
tensione ammessa nell’uscita (V)
30
tipo di tensione d’uscita
AC/DC
ingressi digitali configurabili
NO
uscite digitali configurabili
NO
standard radio GPRS
NO
standard radio GSM
NO
standard radio UMTS
NO
SIL secondo IEC 61508
Senza
