Descrizione

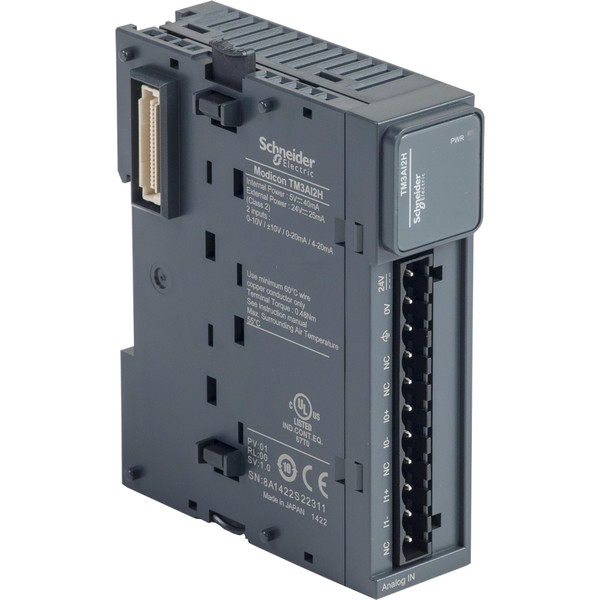

Il prodotto fa parte della gamma Modicon TM3, un'offerta di moduli I/O di espansione per Modicon M221, M241, M251 e M262. Il modulo di ingresso analogico fornisce 2 ingressi con segnale a 15 bit + e risoluzione a 16 bit. Modulo di ingresso con tensione nominale di alimentazione di 24V DC e assorbimento di corrente di 30 mA a 5V DC tramite connettore bus senza carico, 40 mA a 5V DC tramite connettore bus a pieno carico, 25 mA a 24V DC tramite alimentazione esterna. Il prodotto è in grado di controllare gli azionamenti a velocità variabile o qualsiasi dispositivo dotato di ingresso di corrente o tensione. Presenta isolamento tra l'ingresso e l'alimentazione a 1500V AC, l'ingresso e la logica interna a 500V AC. Per il collegamento elettrico dispone di morsetto a vite rimovibile con regolazione del passo da 5,08 mm per gli ingressi e l'alimentazione. Il prodotto è classificato IP20. Dimensioni: 23,6 mm (larghezza) x 70 mm (profondità) x 90 mm (altezza). Peso: 0,115 kg. Il prodotto è certificato CE. È conforme alle norme EN/IEC 61131-2 e EN/IEC 61010-2-201. Il modulo è compatibile con i controllori logici Modicon M262, Modicon M241, Modicon M251 e Modicon M221. Supporta le guide top hat tipo TH35-15 e top hat tipo TH35-7.5 in conformità a IEC 60715 e piastra o pannello con montaggio tramite kit di fissaggio. I moduli di espansione Modicon TM3 sono stati progettati con un semplice meccanismo di assemblaggio a incastro. In caso di montaggio dei moduli Modicon TM3 con controllori logici, viene usato un connettore bus di estensione per distribuire i dati e l'alimentazione. Potenziate le prestazioni dei vostri controllori con il sistema I/O Modicon TM3, appositamente progettato per i controllori logici Modicon M221, M241 e M251.
Catalogo
Scheda tecnica - SNRTM3AI2H
Scheda Tecnica
larghezza (mm)
23.6
altezza (mm)
90
profondità (mm)
70
assorbimento di potenza (kW)
1.1
adatto per funzioni di sicurezza
NO
numero di ingressi analogici
2
numero di uscite analogiche
0
tipo di tensione di alimentazione
DC
supporta il protocollo per LON
NO
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW altre
0
supporta protocollo TCP/IP
NO
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
NO
supporta protocollo CAN
NO
supporta protocollo INTERBUS
NO
supporta protocollo EIB
NO
supporta protocollo MODBUS
NO
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
NO
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
NO
ingresso, corrente
SI
ingresso, tensione
SI
ingresso, resistenza
NO
ingresso, termometro a resistenza
NO
ingresso, termocoppia
NO
segnale d’ingresso configurabile
NO
uscita, corrente
NO
uscita, tensione
NO
segnale d’uscita configurabile
NO
risoluzione degli ingressi analogici (Bit)
16
esecuzione del collegamento elettrico
Raccordo a vite
montaggio su guida portante possibile
SI
categoria di protezione antideflagrante per gas
Senza
categoria di protez. antideflagrante per polvere
Senza
collegam. bus di campo tramite accoppiatore separato possibile
NO
componenti del sistema
NO
risorsa corrispondente (Ex ia)
NO
risorsa corrispondente (Ex ib)
NO
grado di protezione (IP)
IP20
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
numero di interfacce HW PROFINET
0
numero di interfacce HW wireless
0
montaggio frontale possibile
NO
montaggio su rack possibile
NO
montaggio a parete/diretto possibile
NO
standard radio Bluetooth
NO
standard radio WLAN 802.11
NO
link IO master
NO
livello di performance secondo EN ISO 13849-1
Senza
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
NO
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
NO
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tensione di alimentazione per DC (V)
24
ingressi analogici configurabili
NO
uscite analogiche configurabili
NO
standard radio GPRS
NO
standard radio GSM
NO
standard radio UMTS
NO
SIL secondo IEC 61508
Senza
tipo di protezione (NEMA)
2
