Descrizione

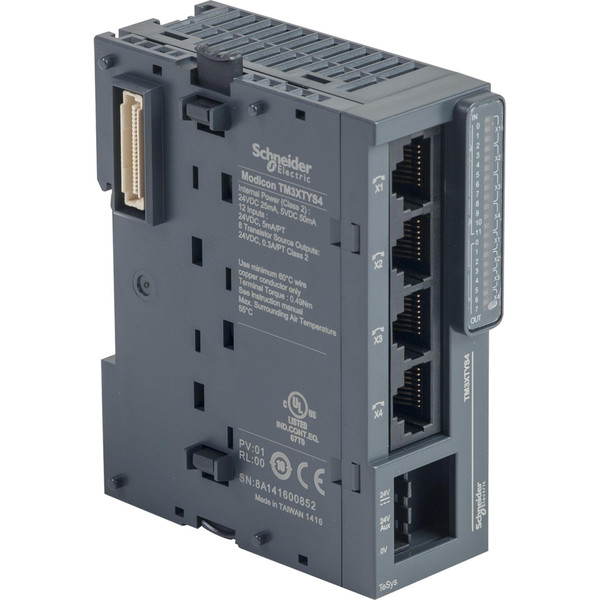

Il prodotto fa parte della gamma Modicon TM3, un'offerta di moduli I/O di espansione per Modicon M221, M241, M251 e M262. Il modulo di interfaccia parallela fornisce 12 canali di ingresso e 8 canali di uscita transistor. È un modulo di interfaccia con una tensione nominale di alimentazione di 24V DC, un assorbimento di corrente di 1200A e una tensione di uscita di 24V DC. Presenta isolamento tra i connettori RJ45 e la logica interna a 500V AC; non presenta isolamento tra i connettori RJ45. È dotato di quattro connettori RJ45 per il collegamento degli avviatori del motore e di morsetto a vite rimovibile per il collegamento elettrico. Il prodotto è classificato IP20. Dimensioni: 30 mm (larghezza) x 85 mm (profondità) x 90 mm (altezza). Peso: 0,115 kg. Il prodotto è certificato CE, CULus e C-Tick. Il modulo è compatibile con i controllori logici Modicon M241, Modicon M251 e Modicon M221. Supporta le guide top hat tipo TH35-15 e top hat tipo TH35-7.5 in conformità a IEC 60715 e piastra o pannello con montaggio tramite kit di fissaggio. I moduli di espansione Modicon TM3 sono stati progettati con un semplice meccanismo di assemblaggio a incastro. In caso di montaggio dei moduli Modicon TM3 con controllori logici, viene usato un connettore bus di estensione per distribuire i dati e l'alimentazione. Potenziate le prestazioni dei vostri controllori con il sistema I/O Modicon TM3, appositamente progettato per i controllori logici Modicon M221, M241 e M251.
Product End of Life Instructions
Catalogo
Scheda tecnica - SNRTM3XTYS4
Scheda Tecnica
larghezza (mm)
30
altezza (mm)
90
profondità (mm)
85
misurazione di frequenza
NO
adatto per funzioni di sicurezza
NO
tipo di tensione di alimentazione
DC
supporta il protocollo per LON
NO
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW altre
0
con interfaccia ottica
NO
supporta protocollo TCP/IP
NO
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
NO
supporta protocollo CAN
NO
supporta protocollo INTERBUS
NO
supporta protocollo EIB
NO
supporta protocollo MODBUS
NO
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
NO
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
NO
adatto per conteggio
NO
adatto per pesatura
NO
adatto per regolazione saldatura
NO
adatto per regolazione pressione
NO
adatto per NC
NO
adatto per SSI
NO
adatto per rilevamento percorso
NO
adatto per CNC
NO
adatto per rilevamento valore incrementale
NO
adatto per rilevamento valore assoluto
NO
adatto per regolazione portata
NO
adatto per misurazione portata
NO
adatto per controllo contornatura
NO
adatto per controllo camma
NO
adatto per sega volante
NO
adatto per regolazione multiasse
NO
adatto per regolazione monoasse
NO
adatto per posizionamento multiasse
NO
adatto per posizionamento monoasse
NO
montaggio su guida portante possibile
SI
categoria di protezione antideflagrante per gas
Senza
categoria di protez. antideflagrante per polvere
Senza
collegam. bus di campo tramite accoppiatore separato possibile
NO
componenti del sistema
NO
risorsa corrispondente (Ex ia)
NO
risorsa corrispondente (Ex ib)
NO
grado di protezione (IP)
IP20
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
numero di interfacce HW PROFINET
0
numero di interfacce HW wireless
0
montaggio frontale possibile
NO
montaggio su rack possibile
NO
montaggio a parete/diretto possibile
NO
standard radio Bluetooth
NO
standard radio WLAN 802.11
NO
blocco funzionale del reset automatico
NO
blocco funzionale di dispositivi di protez. attivi senza contatto
NO
blocco funzionale di selez. del modo di funzionamento
NO
blocco funzionale arresto d’emergenza
NO
blocco funzionale blocco del riavvio
NO
blocco funzionale controllo accesso
NO
blocco funzionale tasto di consenso
NO
blocco funzionale circuito a due mani
NO
link IO master
NO
livello di performance secondo EN ISO 13849-1
Senza
blocco funzionale per controllo del contattore
NO
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
NO
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
NO
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tensione di alimentazione per DC (V)
24
adatto per regolazione temperatura
NO
standard radio GPRS
NO
standard radio GSM
NO
standard radio UMTS
NO
SIL secondo IEC 61508
Senza
tipo di protezione (NEMA)
2
