Descrizione

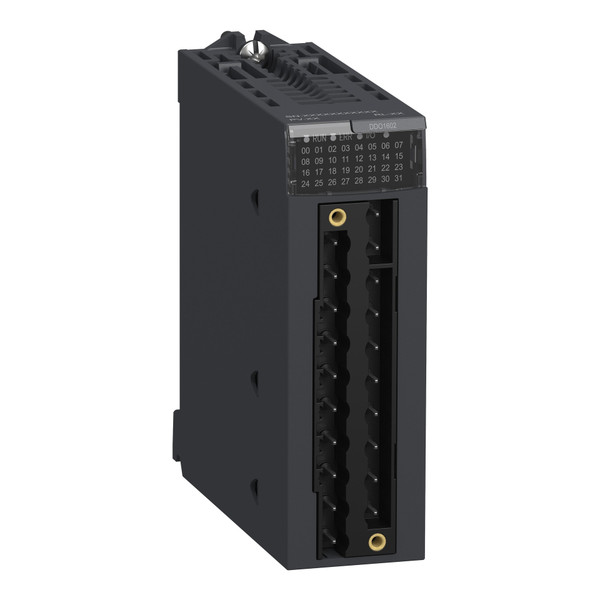

Il modulo di uscita digitale fa parte dei moduli Modicon X80. Dispone di 16 uscite transistor protette, 24 V CC. Questo modulo è collegato tramite una morsettiera rimovibile a 20 vie. Occupa uno slot singolo nel rack e dispone di una custodia che fornisce protezione 20 all'elettronica.
Scheda tecnica - SNRBMXDDO1602
Product End of Life Instructions
Progetto REACh
Immagini 360° - SNRBMXDDO1602
Caratteristiche tecniche
larghezza (mm)
33
altezza (mm)
100
profondità (mm)
150
assorbimento di potenza (kW)
6
corrente d’entrata per segnale 1 (A)
0.65
adatto per funzioni di sicurezza
NO
numero di ingressi digitali
0
numero di uscite digitali
16
tempo di ritardo al cambio di segnale (ms)
1.2
tipo di tensione di alimentazione
DC
tipo di tensione d’ingresso
DC
capacità di ridondanza
NO
corrente d’uscita (A)
0.5
protezione da corto circuito, uscite presenti
NO
tipo di uscita digitale
Transistor
esecuzione del collegamento elettrico
Raccordo a innesto
categoria di protezione antideflagrante per gas
Senza
categoria di protez. antideflagrante per polvere
Senza
risorsa corrispondente (Ex ia)
NO
risorsa corrispondente (Ex ib)
NO
livello di performance secondo EN ISO 13849-1
Senza
tensione di alimentazione per DC (V)
24
tensione ammessa nell’uscita (V)
24
tensione ammessa nell’ingresso (V)
24
tipo di tensione d’uscita
DC
ingressi digitali configurabili
NO
uscite digitali configurabili
SI
SIL secondo IEC 61508
Senza
