Descrizione
Descrizione completa

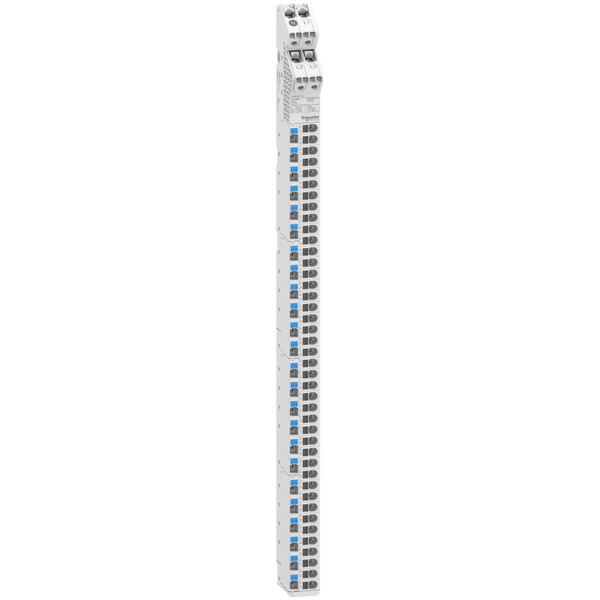

Questo accessorio Acti9 VDIS è un blocco di distribuzione verticale. È a 4 poli. Ha un totale di 66 uscite fornite con 1 morsettiera. Le uscite del blocco di distribuzione sono 14 fori per fase, 24 fori per neutro. La parete separata da fasi può essere divisa per consentire il passaggio a tutti i tipi di barre di distribuzione a pettine. È dotata di terminali sfalsati per semplificare la connessione. La tensione di esercizio nominale Ue è 250VAC o 440 V AC. La corrente nominale In è fino a 125 A. La frequenza di funzionamento è di 50 Hz o 60 Hz. La tensione nominale di isolamento Ui è 500 V AC. La tensione nominale di tenuta ad impulso Uimp è 6 kV. Il collegamento dei terminali a tunnel consente cavi da minimo 10 mm² a massimo 35mm². Il collegamento con morsetti a molla a pressione consente l'uso di cavi rigidi in rame da minimo 1,5 mm² a massimo 10 mm². Il collegamento con morsetti a molla a pressione consente l'uso di cavi in rame intrecciato da minimo 4 mm² a massimo 10mm². Il collegamento con morsetti a molla a pressione consente l'uso di cavi flessibili o con bussole in rame da minimo 1,5 mm² a massimo 16 mm². È montabile su guida DIN. Le dimensioni totali sono (W) 40,5 mm x (H) 680 mm x (D) 71,5 mm. Il peso del prodotto è 2,04 kg.Scheda Tecnica
Documentazione
Scheda tecnica - SNRA9XPK714Progetto REACh
Scheda Tecnica
Decorrenza_Listino:
2026-01-01 00:00:00
DescrStato:
prodotto gestito a magazzino
DisplayName:
Morsettiera verticale VDIS 125A 66 connessioni
Electrocod:
140
Famiglia Sconto Descrizione:
Modulari Piccolo Terziario
Famiglia Statistica Descrizione:
Modulari Piccolo Terziario Acti9
Quantita Cartone:
54
Subtitle:
Morsettiera verticale VDIS 125A 66 connessioni
UDM:
Pezzo
_deliveryTimeCode:
2 giorni
_familyDiscountCode:
SDECBTTER
_familyStatisticsCode:
SDECBTTERMPT
_maximumOrderQuantity:
999999
_minimumOrderQuantity:
1
_minimumQuantity:
1
_outOfCatalogFlag:
0
_quantityMultipleOrdering:
1
_statusProductCode:
3
_updatedAt:
2026-01-13 10:41:15
_shopInShopSort:
0
corrente nominale (A)
125
tipo di montaggio
Guida DIN
larghezza (mm)
40.5
altezza (mm)
680
profondità (mm)
71.5
tipo di collegamento
Senza viti
numero di ingressi
4
numero di uscite
66
numero di poli
4
con protezione dal contatto
SI
adatto per conduttore a filo sottile
SI
adatto per conduttore massiccio
SI
adatto per conduttore multifilare
SI
adatto conduttori a trefolo sottile senza manicotto terminale del cavo
SI
Adatto per conduttori a trefolo extra fine
SI
adatto conduttori a trefolo extra senza manicotto terminale del cavo
NO
Sezione conduttore, ingresso (mm²)
10
Sezione conduttore, uscita (mm²)
1.5
