Descrizione

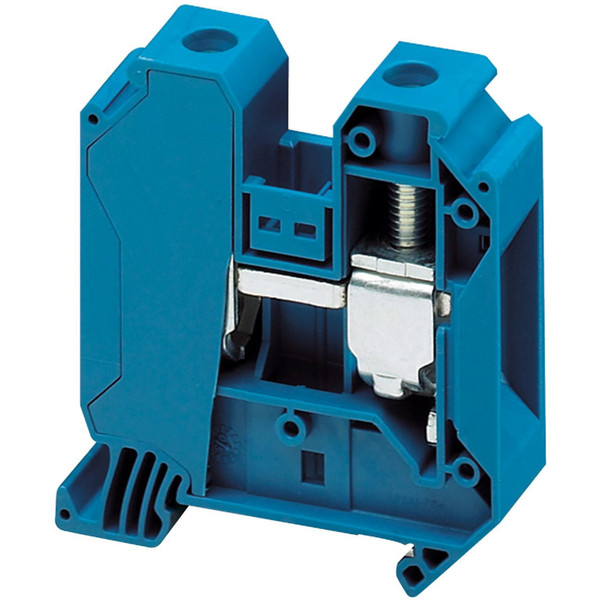

Linergy TR è un morsetto per Linergy. Appartiene al morsetto passante Linergy con sezione trasversale nominale di 35 mm². La tensione di esercizio nominale è 600V conforme a CSA/cURus, 1000V conforme a EN/IEC 60947-7-1 e 690V conforme ad ATEX Exe II Ex II 2 GD. La corrente nominale è 125A conforme a EN/IEC 60947-7-1, 150A conforme a CSA/cURus e 126A conforme ad ATEX Exe II Ex II 2 GD. Ha un trattamento superficiale blu. Montaggio tramite clip e connessione laterale tramite morsetti a vite a un livello 1x1. Può essere collegato e sganciato con un cacciavite. È compatibile con i contenitori Spacial per PrismaSeT G, PrismaSeT P, Pragma, PrismaSeT PH, PrismaSeT Pack, Spacial, Kaedra, TeSys. Venduto in confezione da 50 unità. La temperatura dell'aria ambiente di funzionamento è da -40 a 130 °C conforme a IEC 60216-1 e VDE 0304-T21. Certificato multi-standard (ATEX, CSA, cURus, GL, VDE, IEC-Ex, EAC).
Scheda tecnica - SNRNSYTRV352BL
Caratteristiche tecniche
tipo di montaggio
Guida DIN (top hat rail) 35 mm
colore
Blu
larghezza (mm)
16
altezza (mm)
65.7
profondità (mm)
60.2
tensione di dimensionamento (kV)
1000
temperatura d’esercizio (°C)
-40
piastra di chiusura necessaria
NO
esecuzione collegamento elettrico 1
Raccordo a vite
esecuzione collegamento elettrico 2
Raccordo a vite
numero di piani
1
numero di punti di fissaggio per ogni piano
2
piani interni esclusi con ponte
NO
sezione conduttore collegabile unifilare (mm²)
1.5
sez. conduttore collegabile a filo sottile con bussola d'estremità (mm²)
1.5
sez. conduttore collegabile a filo sottile senza bussola d'estremità (mm²)
1.5
sezione conduttore collegabile multifilare (mm²)
1.5
materiale del corpo isolante
Materiale termoplastico
corrente nominale In (A)
125
esecuzione antideflagrante 'Ex e'
SI
adatto a materiale conduttore
Alluminio/rame
