Descrizione

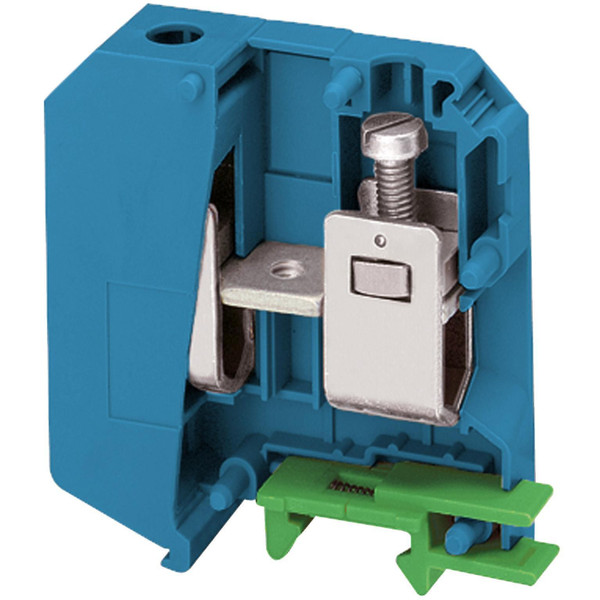

Linergy TR è una morsettiera per Linergy. Appartiene alla morsettiera passante linergy con sezione nominale di 50 mm². La tensione operativa nominale è 600 V conforme a CSA/UL e 1000 V conforme a EN/IEC 60947-7-1. La corrente nominale è di 150 A secondo EN/IEC 60947-7-1 e 150 A secondo Β/UL. Ha un trattamento di superficie blu. Montaggio tramite collegamento laterale e a clip con morsetti a vite livello singolo 1x1. Potrebbe trattarsi di collegamento e scollegamento mediante cacciavite. È compatibile con armadi spaziali per PrismaSeT G, PrismaSeT P, PrismaSeT HD, PrismaSeT Pack 250, PanelSeT, involucro Mureva, PrismaSeT, Tesys. Venduto in confezioni da 50 unità. La temperatura ambiente di funzionamento dell'aria è compresa tra -40 e 130°C, conformemente alle norme IEC 60216-1 e VDE 0304-T21. Certificazione multi-standard (UL, CSA, VDE, GL, DNV).
Scheda tecnica - SNRNSYTRV502BL
Caratteristiche tecniche
tipo di montaggio
Guida DIN (top hat rail) 35 mm
colore
Blu
larghezza (mm)
20
altezza (mm)
83.5
profondità (mm)
70.5
tensione di dimensionamento (kV)
1000
temperatura d’esercizio (°C)
-40
piastra di chiusura necessaria
NO
esecuzione collegamento elettrico 1
Raccordo a vite
esecuzione collegamento elettrico 2
Raccordo a vite
numero di piani
1
numero di punti di fissaggio per ogni piano
2
piani interni esclusi con ponte
NO
sezione conduttore collegabile unifilare (mm²)
16
sez. conduttore collegabile a filo sottile con bussola d'estremità (mm²)
25
sez. conduttore collegabile a filo sottile senza bussola d'estremità (mm²)
25
sezione conduttore collegabile multifilare (mm²)
25
materiale del corpo isolante
Materiale termoplastico
corrente nominale In (A)
150
esecuzione antideflagrante 'Ex e'
SI
adatto a materiale conduttore
Alluminio/rame
