Descrizione

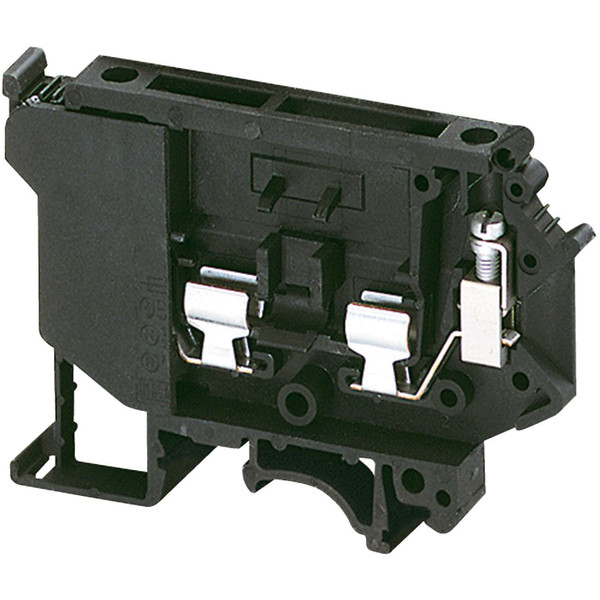

Linergy TR è un morsetto per Linergy. Appartiene al morsetto a fusibili con sezione trasversale nominale di 4 mm². La tensione di esercizio nominale è 600V conforme a CSA/cURus e 500V conforme a EN/IEC 60947-7-1. La corrente nominale è 6,3A conforme a EN/IEC 60947-7-1, 6,3A conforme a CSA e 12A conforme a cURus. Ha un trattamento superficiale nero. Montaggio tramite clip e collegamento laterale con fusibile 5x20 mm. Può essere collegato e sganciato con un cacciavite. È compatibile con i contenitori Spacial per PrismaSeT G, PrismaSeT P, Pragma, PrismaSeT PH, PrismaSeT Pack, Spacial, Kaedra, TeSys. Venduto in confezione da 50 unità. La temperatura dell'aria ambiente di funzionamento è da -40 a 130 °C conforme a IEC 60216-1 e VDE 0304-T21. Certificato multi-standard (CAS, cURus, EAC).
Scheda tecnica - SNRNSYTRV42SF5
Caratteristiche tecniche
tipo di montaggio
Guida DIN (top hat rail) 35 mm
colore
Nero
larghezza (mm)
8.2
altezza (mm)
56.5
profondità (mm)
72.5
tensione di dimensionamento (kV)
500
temperatura d’esercizio (°C)
-40
piastra di chiusura necessaria
NO
esecuzione collegamento elettrico 1
Raccordo a vite
esecuzione collegamento elettrico 2
Raccordo a vite
esecuzione del fusibile
Fusibile G 5x20 mm
esecuzione del portafusibili
Orientabile
tipo di elemento di visualizzazione del difetto
Senza
numero di piani
1
sezione conduttore collegabile unifilare (mm²)
0.2
sez. conduttore collegabile a filo sottile con bussola d'estremità (mm²)
0.2
sez. conduttore collegabile a filo sottile senza bussola d'estremità (mm²)
0.2
sezione conduttore collegabile multifilare (mm²)
0.2
materiale del corpo isolante
Materiale termoplastico
corrente nominale In (A)
6.3
