Descrizione

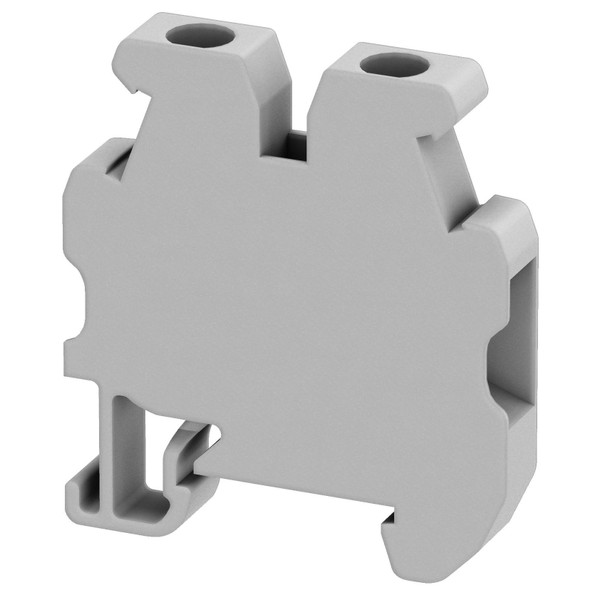

Linergy TR è una morsettiera Mini per Linergy. Appartiene alla morsettiera passante miniatura linergy con sezione nominale di 2,5 mm². La tensione operativa nominale è 600 V conforme a CSA/UL e 500 V conforme a EN/IEC 60947-7-1. La corrente nominale è di 24A secondo EN/IEC 60947-7-1 e 20A secondo Β/UL. Presenta un trattamento di superficie grigio. Montaggio tramite collegamento laterale e a clip con morsetti a vite livello singolo 1x1. Potrebbe trattarsi di collegamento e scollegamento mediante cacciavite. È compatibile con armadi spaziali per PrismaSeT G, PrismaSeT P, PrismaSeT HD, PrismaSeT Pack 250, PanelSeT, involucro Mureva, PrismaSeT, Tesys. Venduto in confezioni da 50 unità. La temperatura ambiente di funzionamento dell'aria è compresa tra -40 e 130°C, conformemente alle norme IEC 60216-1 e VDE 0304-T21. Certificazione multi-standard (IEC, UL, CSA, CCC, EAC).
Scheda tecnica - SNRNSYTRV22M
Declaration DOC CE (Declaration of conformity CE) - SNRNSYTRV22M
REACh declaration - SNRNSYTRV22M
RoHS Eur declaration - SNRNSYTRV22M
Caratteristiche tecniche
tipo di montaggio
Guida DIN (top hat rail) 15 mm
colore
Grigio
larghezza (mm)
5.2
altezza (mm)
34
profondità (mm)
30
tensione di dimensionamento (kV)
500
temperatura d’esercizio (°C)
-40
piastra di chiusura necessaria
SI
esecuzione collegamento elettrico 1
Raccordo a vite
esecuzione collegamento elettrico 2
Raccordo a vite
numero di piani
1
numero di punti di fissaggio per ogni piano
2
piani interni esclusi con ponte
NO
sezione conduttore collegabile unifilare (mm²)
0.2
sez. conduttore collegabile a filo sottile con bussola d'estremità (mm²)
0.2
sez. conduttore collegabile a filo sottile senza bussola d'estremità (mm²)
0.2
sezione conduttore collegabile multifilare (mm²)
0.2
materiale del corpo isolante
Materiale termoplastico
corrente nominale In (A)
24
esecuzione antideflagrante 'Ex e'
SI
adatto a materiale conduttore
Alluminio/rame
Codice EAN
3606480532443
