Descrizione

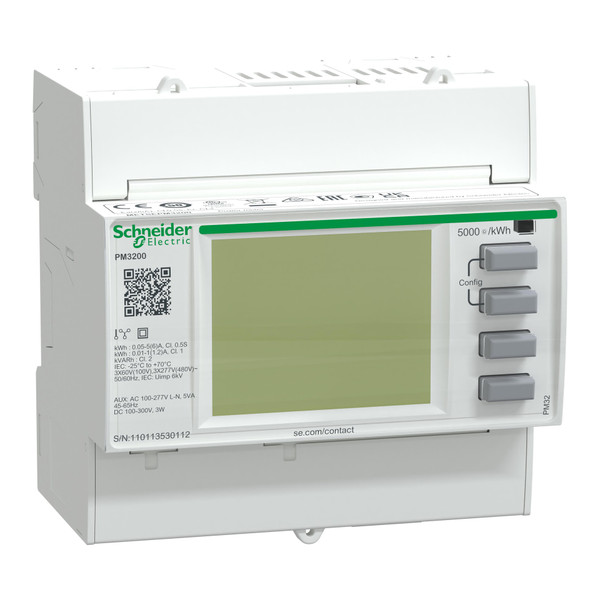

Misuratore di energia PM3200 per montaggio su guida DIN con display LCD retroilluminato da 128 x 96 pixel. Il misuratore assicura la classe di precisione 0,5S secondo la norma IEC 62053-22 e 32 campioni per ciclo. Il dispositivo misura energia, potenza attiva e reattiva, tensione, corrente, frequenza, fattore di potenza, potenza apparente e fino alla 15a armonica. Il misuratore funziona con una rete da 50 o 60 Hz e accetta tensioni di alimentazione da 100 a 277 V AC, da 173 a 480VAC A e da 100 a 300 V DC. La corrente nominale di linea per questo misuratore è 1A o 5A in ingresso e supporta configurazioni monofase, monofase e neutro o trifase. L'intervallo di misura diretta è da 50 a 570 V AC, con un TV esterno da 570 a 999000 V AC. L'intervallo della tensione di misura tra fasi è da 80 a 570VAC, da 45 a 65 Hz. L'intervallo di misura tra fase e neutro è da 50 a 330VAC, da 45 a 65 Hz. Il misuratore non ha alcuna capacità di comunicazione in ingresso o in uscita. Dimensioni del prodotto: larghezza 3,54 pollici (90 mm), profondità 2,76 pollici (70 mm), altezza 3,74 pollici (95 mm); peso 9,17 oz (260 g).
Scheda tecnica - SNRMETSEPM3200
Product End of Life Instructions
Immagini 360° - SNRMETSEPM3200
Scheda Tecnica
tipo di montaggio
Guida DIN
larghezza (mm)
90
esecuzione
Trasformatore di misura
altezza (mm)
95
profondità (mm)
70
memoria dei valori misurati
NO
display
LCD
corrente massima (Imax) (A)
10
misurazione armonica
NO
fattore di potenza
SI
potenza apparente
SI
angolo di fase (cos phi)
NO
numero di ingressi digitali
0
numero di uscite digitali
0
numero di ingressi analogici
0
numero di uscite analogiche
0
tipo di tensione di alimentazione
AC/DC
supporta protocollo PROFIBUS
NO
supporta protocollo MODBUS
SI
supporta il protocollo per altri sistemi bus
NO
grado di protezione (IP), lato frontale
IP40
collegamento Ethernet
0
amperometro
SI
varmetro
SI
tachimetro
NO
frequenzimetro
NO
contatore di impulsi
NO
voltmetro
SI
wattmetro
SI
con interfaccia di comunicazione RS 485
NO
sezione conduttore collegabile unifilare (mm²)
6
supporta il protocollo per PROFINET IO
NO
tensione di alimentazione per AC 50 Hz (V)
173
tensione di alimentazione per AC 60 Hz (V)
173
tensione di alimentazione per DC (V)
100
adatto per connettore RJ
NO
tarato
NO
uscita d'impulso
Senza
tipo di polo
Tre conduttori/quattro conduttori
tipo di misurazione curve di carico
NO
corrente nominale (In) (A)
5
campo di misura di frequenza (Hz)
45
Risoluzione del display (orizzontale) (px)
128
Risoluzione del display (verticale) (px)
96
Frequenza di campionamento (Hz)
3200
Numero di ingressi di misura della tensione
4
Numero di ingressi di misura della corrente
6
Supporto del protocollo per Ethernet IEC 61850
NO
Protocollo di supporto per OPC UA PubSub
NO
Con registraz. di controllo (registro controllo)
NO
Con firma del firmware
NO
Con registraz. degli eventi di sicurezza (registro degli eventi di sicurezza)
NO
Con vs.llo degli accessi basato sui ruoli (RBAC)
NO
Web server con protocollo di trasferimento HTTPS
NO
Con interfaccia di comunicazione KNX
NO
Con interfaccia di comunicazione M-Bus
NO
Display remoto
NO
