Descrizione
Descrizione completa

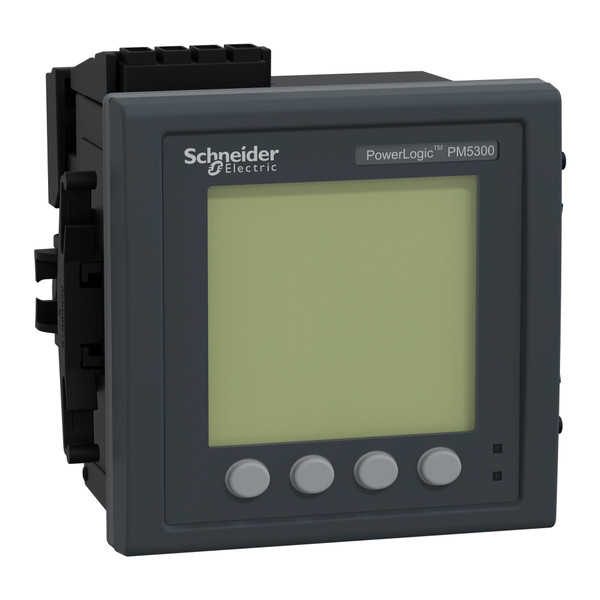

Il dispositivo è un misuratore di energia per montaggio a incasso con display LCD retroilluminato da 96 mm x 96 mm. Il misuratore assicura la classe di precisione 0,5S secondo la norma IEC 62053-22 e 64 campioni per ciclo. Il dispositivo misura energia, potenza attiva e reattiva, tensione, corrente, frequenza, fattore di potenza e fino alla 31a armonica. Include 256 kilobyte di memoria per due parametri fissi, energia attiva e reattiva. Il misuratore funziona con una rete da 50 o 60 Hz e accetta tensioni di alimentazione da 100 a 415 V AC e da 125 a 250 V DC. La corrente nominale di linea per questo misuratore è 1A o 5A in ingresso e supporta configurazioni monofase e neutro, trifase o trifase e neutro. L'intervallo della tensione di misura tra fasi è da 35 a 690 V AC, da 47 a 63 Hz. L'intervallo di misura tra fase e neutro è da 20 a 400VAC, da 47 a 63 Hz. I protocolli di comunicazione sono Modbus TCP/IP e BACnet/IP basati su 10/100 Mbit/s, Ethernet con porta RJ45. Il misuratore presenta anche due ingressi digitali o uscite digitali, configurabili. Sono presenti 35 allarmi configurabili e supporta quattro programmi tariffari. Dimensioni del prodotto: larghezza 3,78 pollici (96 mm), profondità 2,83 pollici (72 mm), altezza 3,78 pollici (96 mm); peso 15,2 oz (430 g).Scheda Tecnica
Documentazione
Product End of Life InstructionsScheda tecnica - SNRMETSEPM5320
Immagini 360° - SNRMETSEPM5320
Scheda Tecnica
tipo di montaggio
Montaggio frontale
larghezza (mm)
112
esecuzione
Trasformatore di misura
altezza (mm)
101.2
profondità (mm)
89
memoria dei valori misurati
SI
display
LCD
corrente massima (Imax) (A)
20
misurazione armonica
SI
fattore di potenza
SI
potenza apparente
SI
angolo di fase (cos phi)
SI
numero di ingressi digitali
2
numero di uscite digitali
2
numero di ingressi analogici
0
numero di uscite analogiche
0
tipo di tensione di alimentazione
AC/DC
supporta protocollo PROFIBUS
NO
supporta protocollo MODBUS
SI
supporta il protocollo per altri sistemi bus
SI
grado di protezione (IP), lato frontale
Altro
collegamento Ethernet
1
amperometro
SI
varmetro
SI
tachimetro
NO
frequenzimetro
SI
contatore di impulsi
NO
voltmetro
SI
wattmetro
SI
con interfaccia di comunicazione RS 485
NO
sezione conduttore collegabile unifilare (mm²)
0.82
supporta il protocollo per PROFINET IO
NO
tensione di alimentazione per AC 50 Hz (V)
100
tensione di alimentazione per AC 60 Hz (V)
100
tensione di alimentazione per DC (V)
125
adatto per connettore RJ
SI
tarato
NO
uscita d'impulso
Ottico
tipo di polo
Tre conduttori/quattro conduttori
tipo di misurazione curve di carico
SI
corrente nominale (In) (A)
5
campo di misura di frequenza (Hz)
47
Risoluzione del display (orizzontale) (px)
128
Risoluzione del display (verticale) (px)
128
Classe di precisione energia attiva secondo IEC 62053-22
0.5S
Classe di precisione energia reattiva secondo IEC 62053-23
Altro
Frequenza di campionamento (Hz)
6400
Numero di ingressi di misura della tensione
4
Numero di ingressi di misura della corrente
6
Supporto del protocollo per Ethernet IEC 61850
NO
Protocollo di supporto per OPC UA PubSub
NO
Con registraz. di controllo (registro controllo)
NO
Con firma del firmware
NO
Con registraz. degli eventi di sicurezza (registro degli eventi di sicurezza)
SI
Con vs.llo degli accessi basato sui ruoli (RBAC)
NO
Web server con protocollo di trasferimento HTTPS
NO
Con interfaccia di comunicazione KNX
NO
Con interfaccia di comunicazione M-Bus
NO
Display remoto
NO
