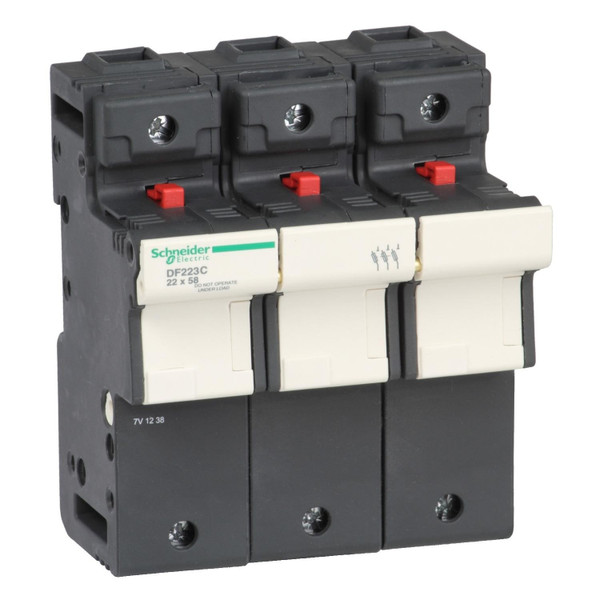

Descrizione
Portafusibile modulare TeSys DF, 3 poli (3P), per la protezione di circuiti di controllo fino a 125 A/690 V. Da utilizzare con fusibili 22x58mm con attacchi fino a 125A e corrente di cortocircuito fino a 120kA a 400V, può essere dotato di un modulo di contatto ausiliario DF22AM ad apertura anticipata. Per l'uso in pannelli modulari, compatti (105 mm di larghezza), utilizzabili su una guida DIN da 35 mm, collegamento con morsetti a vite. Sono disponibili collegamenti fusibili 22x58mm aM/gG con percussore e kit di assemblaggio portafusibile (da ordinare separatamente). Venduto in confezioni da 2 unità. Certificazione multi-standard i (IEC, UL, CSA, CCC, EAC),
Scheda tecnica - SNRDF223C
Caratteristiche tecniche
tensione nominale (kV)
690
tipo di montaggio
Guida DIN
chiudibile
NO
profondità di incasso (mm)
70
numero di poli
3
larghezza in unità di suddivisione
6
grado di protezione (IP)
IP20
conduttore neutro a connessione
NO
visualizzazione ottica dei difetti
NO
per dimensione del fusibile
22×58 mm
