Descrizione

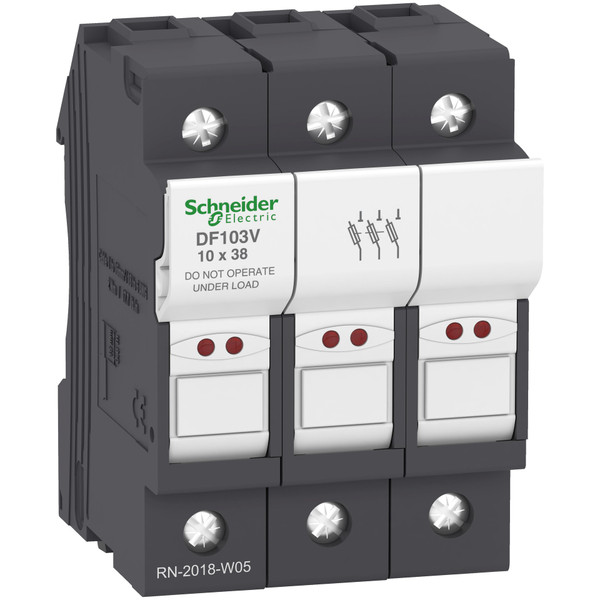

Portafusibile modulare TeSys DF, 3 poli (3P), per la protezione di circuiti di controllo fino a 32 A/690 V. Da utilizzare con collegamenti fusibile 10x38 mm fino a 32A e ha corrente di cortocircuito fino a 120 kA a 400 V. Fornisce un'indicazione di fusibile bruciato tramite LED. Compatto (52,5 mm di larghezza), può essere utilizzato in pannelli modulari, con aggancio su guida DIN da 35 mm, collegamento mediante morsetti a vite, lucchettabile senza accessorio. Sono disponibili collegamenti fusibili (10 x 38mm aM, tipo gG) e ausiliari aggiuntivi (kit di assemblaggio portafusibili, marcatori a scatto) (da ordinare separatamente). Venduto in confezione da 4 unità. Certificazione secondo diverse norme (IEC, riconosciuto da UL, CSA, CCC, EAC, Marine).
Scheda tecnica - SNRDF103V
Catalogo - SNRDF103V
Istruzioni - SNRDF103V
Progetto REACh - SNRDF103V
Declaration DOC CE (Declaration of conformity CE) - SNRDF103V
REACh declaration - SNRDF103V
RoHS Eur declaration - SNRDF103V
Dichiarazione RoHS - SNRDF103V
Caratteristiche tecniche
tensione nominale (kV)
690
tipo di montaggio
Guida DIN
chiudibile
SI
profondità di incasso (mm)
56.5
numero di poli
3
larghezza in unità di suddivisione
3
grado di protezione (IP)
IP20
conduttore neutro a connessione
NO
visualizzazione ottica dei difetti
SI
per dimensione del fusibile
10×38 mm
Codice EAN
3389119407328
