Descrizione

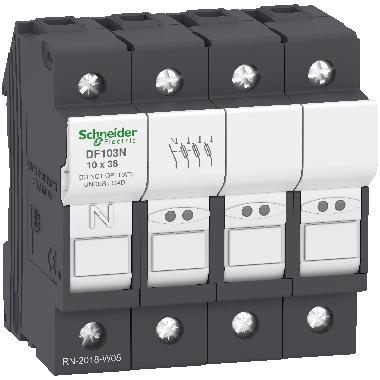

Portafusibile modulare TeSys DF, 4 poli (3P+N), per la protezione di circuiti di controllo fino a 32 A/690 V. Da utilizzare con collegamenti di fusibile 10x38 mm fino a 32A e corrente di cortocircuito fino a 120 kA a 400 V. Fornisce un polo neutro inserito in un collegamento tubolare chiuso. Compatto (70 mm di larghezza), può essere utilizzato in pannelli modulari, con aggancio su guida DIN da 35 mm, collegamento mediante morsetti a vite, lucchettabile senza accessorio. Sono disponibili collegamenti fusibili (10 x 38mm aM, tipo gG) e ausiliari aggiuntivi (kit di assemblaggio portafusibili, marcatori a scatto) (da ordinare separatamente). Venduto in confezione da 3 unità. Certificazione secondo diverse norme (IEC, riconosciuto da UL, CSA, CCC, EAC, Marine).

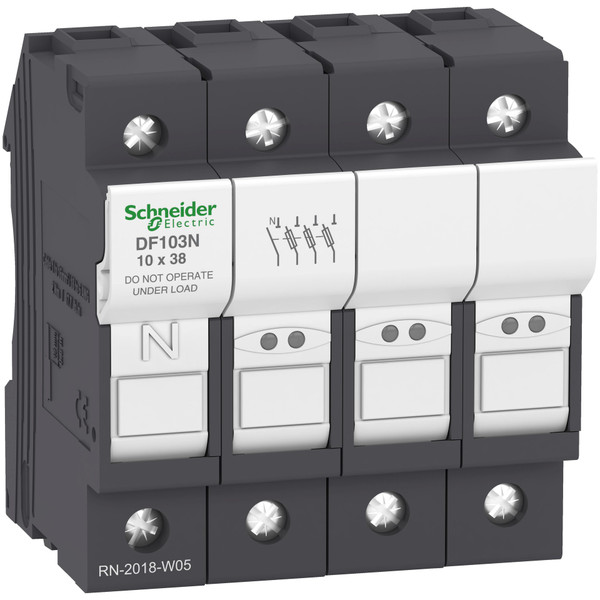

Scheda tecnica - SNRDF103N
Caratteristiche tecniche
tensione nominale (kV)
690
tipo di montaggio
Guida DIN
chiudibile
SI
profondità di incasso (mm)
56.5
numero di poli
4
larghezza in unità di suddivisione
4
grado di protezione (IP)
IP20
conduttore neutro a connessione
SI
visualizzazione ottica dei difetti
NO
per dimensione del fusibile
10×38 mm
