Descrizione

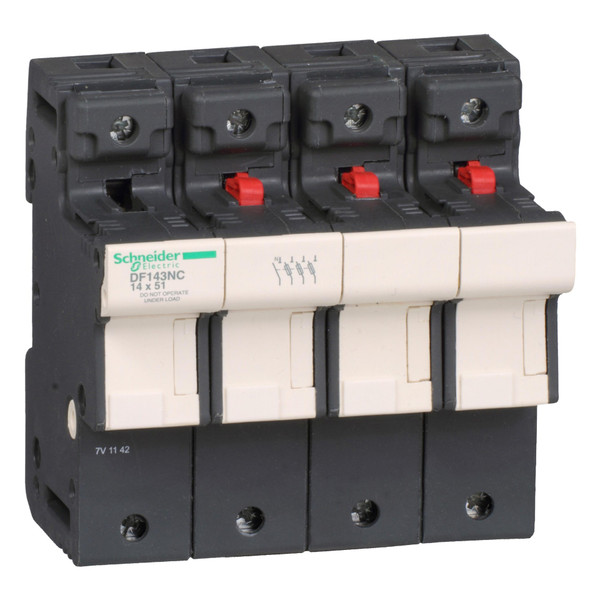

Portafusibile modulare TeSys DF, 4 poli (3P+N), per la protezione di circuiti di controllo fino a 50 A/690 V. Da utilizzare con collegamenti di fusibile 14x51 mm con percussore fino a 50A e corrente di cortocircuito fino a 120 kA a 400 V. Da attrezzare con un modulo di contatto ausiliario ad apertura anticipata DF14AM* (da ordinare separatamente), fornisce un polo neutro dotato di un collegamento tubolare bloccato. Compatto (105 mm di larghezza), può essere utilizzato in pannelli modulari, con aggancio su guida DIN da 35 mm, collegamento mediante terminali a vite. Sono disponibili collegamenti fusibili con percussore (14 x 51mm aM, tipo gG) e ausiliari aggiuntivi (kit di assemblaggio portafusibili, marcatori a scatto) (da ordinare separatamente). Venduto in confezione da 2 unità. Certificazione secondo diverse norme (IEC, riconosciuto da UL, CSA, EAC).
Scheda tecnica - SNRDF143NC
Caratteristiche tecniche
tensione nominale (kV)
690
tipo di montaggio
Guida DIN
chiudibile
NO
profondità di incasso (mm)
70
numero di poli
4
larghezza in unità di suddivisione
6
grado di protezione (IP)
IP20
conduttore neutro a connessione
SI
visualizzazione ottica dei difetti
NO
per dimensione del fusibile
14×51 mm
