Descrizione
Descrizione completa

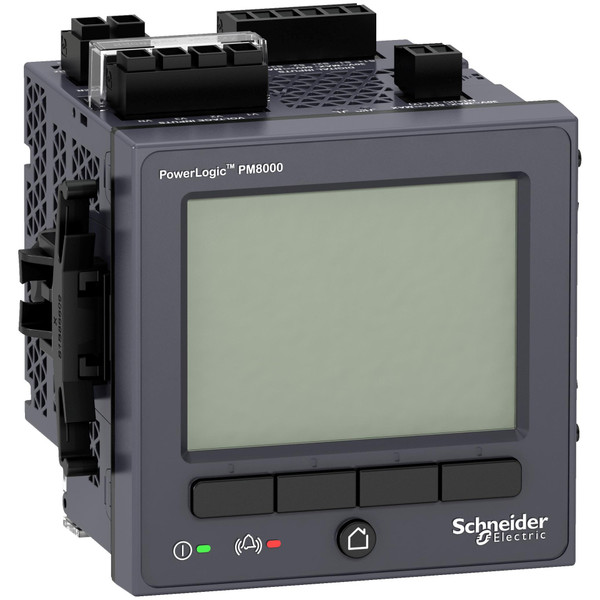

I misuratori della serie PowerLogic PM8000 sono misuratori di potenza multifunzione compatti ed economici che contribuiscono a garantire l'affidabilità e l'efficienza delle infrastrutture critiche di alimentazione. Rilevano e permettono la comprensione le complesse condizioni che determinano la qualità dell'energia, permettendo di intraprendere azioni per mitigare qualsiasi problema. I misuratori della serie PowerLogic PM8000 offrono la versatilità necessaria per eseguire quasi tutte le possibili funzioni, in qualunque tipo di installazione. L'architettura modulare e flessibile della tecnologia ION consente un approccio semplice a elementi costitutivi, per personalizzare ogni misuratore in base all'applicazione di riferimento. Con rilevamento della direzione dei disturbi brevettato, precisione di livello Revenue, porte di comunicazione multiple, analisi della qualità dell'alimentazione integrata, interfaccia web e display grafico a colori. Certificato da laboratori terzi per la precisione dell'energia (IEC 62052-11, IEC 62052-22, IEC 62052-24) e la qualità dell'alimentazione (IEC 62586-2, IEC 61000-4-30 - classe S). La serie PowerLogic PM8000 garantisce dati affidabili e di qualità. Le funzionalità di sicurezza informatica includono protocolli protetti (HTTPS, SFTP), registrazione degli eventi di sicurezza e protocollo Syslog. Possibilità di attivare/disattivare le porte di comunicazione e 50 account configurabili dall'utente. Include 512 MB di memoria a supporto di 50 registri di dati, più di 50 allarmi definibili dall'utente, acquisizione forme d'onda, registrazione RMS 1/2 ciclo, pagine web personalizzate, registri min/max, tendenze dell'energia e tempo di utilizzo. Capacità di cronodatazione degli eventi a +/-1 ms utilizzando il metodo di sincronizzazione oraria che include PTP (IEEE1588), NTP, IRIG-B, GPS ASCII (RS485) e la funzione impostazione di tempo di rete. 3 ingressi digitali e una uscita digitale, oltre alla possibilità di aggiungere fino a 4 moduli opzionali. I moduli opzionali I/O includono 2 relè, 6 ingressi digitali o 2 uscite analogiche e 4 ingressi analogici. Ampio intervallo della potenza di controllo di 90-415 V AC / 110-415 V DC. Temperatura ambientale operativa da -25 a +70 °C; tasso di umidità da 5% a 95%; altitudine fino a 3000 m. Montaggio su pannello (1/4 DIN) con display integrato.Scheda Tecnica
Documentazione
Product End of Life InstructionsScheda tecnica - SNRMETSEPM8240
Istruzioni
Immagini 360° - SNRMETSEPM8240
Scheda Tecnica
tipo di montaggio
Montaggio frontale
larghezza (mm)
96
esecuzione
Trasformatore di misura
altezza (mm)
96
profondità (mm)
77.5
memoria dei valori misurati
SI
display
Grafico
corrente massima (Imax) (A)
20
misurazione armonica
SI
fattore di potenza
SI
potenza apparente
SI
angolo di fase (cos phi)
SI
numero di ingressi digitali
3
numero di uscite digitali
1
numero di ingressi analogici
0
numero di uscite analogiche
0
tipo di tensione di alimentazione
AC/DC
supporta protocollo PROFIBUS
NO
supporta protocollo MODBUS
SI
supporta il protocollo per altri sistemi bus
SI
grado di protezione (IP), lato frontale
Altro
collegamento Ethernet
2
amperometro
SI
varmetro
SI
tachimetro
NO
frequenzimetro
SI
contatore di impulsi
NO
voltmetro
SI
wattmetro
SI
con interfaccia di comunicazione RS 485
SI
sezione conduttore collegabile unifilare (mm²)
1.31
supporta il protocollo per PROFINET IO
NO
tensione di alimentazione per AC 50 Hz (V)
90
tensione di alimentazione per AC 60 Hz (V)
90
tensione di alimentazione per DC (V)
110
adatto per connettore RJ
SI
tarato
SI
uscita d'impulso
Elettrico
tipo di polo
Tre conduttori/quattro conduttori
tipo di misurazione curve di carico
SI
corrente nominale (In) (A)
5
campo di misura di frequenza (Hz)
42
Risoluzione del display (orizzontale) (px)
320
Risoluzione del display (verticale) (px)
240
Classe di precisione energia attiva secondo IEC 62053-22
0.2S
Classe di precisione energia reattiva secondo IEC 62053-23
Altro
Frequenza di campionamento (Hz)
25600
Numero di ingressi di misura della tensione
4
Numero di ingressi di misura della corrente
8
Supporto del protocollo per Ethernet IEC 61850
SI
Protocollo di supporto per OPC UA PubSub
NO
Con registraz. di controllo (registro controllo)
SI
Con firma del firmware
NO
Con registraz. degli eventi di sicurezza (registro degli eventi di sicurezza)
SI
Con vs.llo degli accessi basato sui ruoli (RBAC)
NO
Web server con protocollo di trasferimento HTTPS
SI
Con interfaccia di comunicazione KNX
NO
Con interfaccia di comunicazione M-Bus
NO
Display remoto
NO
Dati Gspr
