Descrizione

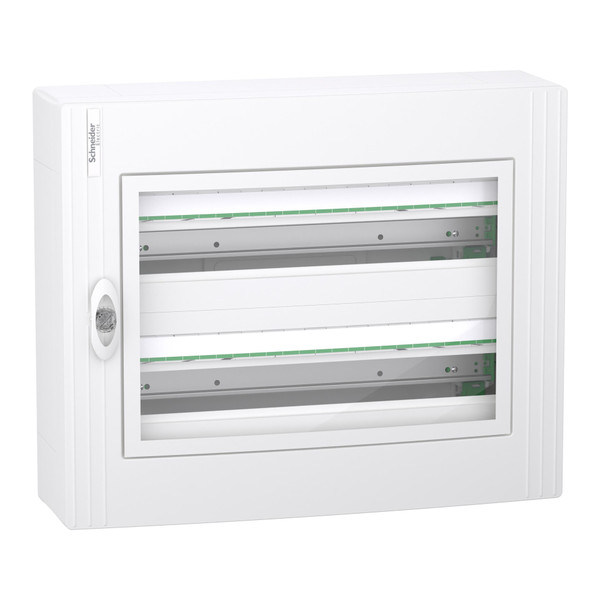

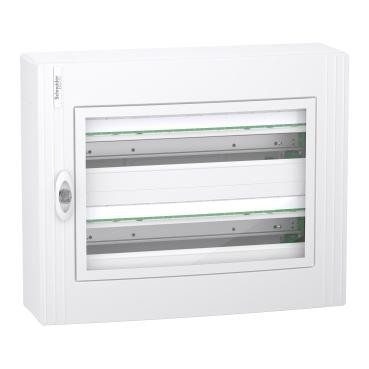

Questo modello di PrismaSeT XS è un centralino con installazione a parete. Questo centralino di plastica è composto da 2 file di 24 moduli da 18 mm. Le cerniere delle porte dei modelli a 24 moduli di larghezza sono realizzate in un materiale ibrido di plastica e metallo, per garantire maggiore stabilità e resistenza. Adatto a tutti i tipi di apparecchiature modulari. Dedicato all'installazione all'interno. Il grado di protezione è IP40 con porta chiusa. Fornito con porta trasparente. Il centralino è di colore bianco (RAL 9003). Questo centralino pronto all’uso è destinato ai settori residenziale e terziario. Una gamma progettata per gli elettricisti, garantendo ergonomia e flessibilità di installazione. Possibilità di ingresso cavi sia della parte superiore che inferiore del centralino tramite piastre passacavi rimovibili. Consente l’ingresso tramite cavo, tubo o canalina. È dotato di una piastra posteriore e 2 guide DIN. Le guide DIN sono removibili, facilitando il cablaggio e le operazioni di manutenzione. È dotato di una morsettiera di terra. È inclusa una morsettiera con 24 partenze (3x25mm²+21x4mm²). Può essere equipaggiato con la morsettiera di distribuzione verticale Acti9 VDIS. Viene fornito con etichetta di identificazione, protettore per etichetta, otturatori e alcune parti di fissaggio cavi. Doppio isolamento. La tensione di isolamento nominale Ui è 400 V. Categoria di sovratensione II La corrente nominale In è fino a 125 A. È conforme alle norme IEC 60670-1/-24, IEC 61439-1/-3. Le dimensioni totali sono (L) 550 mm x (A) 450 mm x (P) 168 mm. Il peso del prodotto è di 10,270 kg. Il centralino e la piastra frontale sono in materiale tecnoplastico. La porta è in vetro e lamiera. Resistenza al fuoco e al calore anomalo (Glow Wire Test secondo CEI EN 60695-2-11) 650° per il centralino e la piastra frontale. Il grado di protezione agli urti meccanici è IK09 con porta chiusa. La temperatura di esercizio va da -25°C a 60°C.
Scheda tecnica - SNRLVSXM224
Immagini 360° - SNRLVSXM224
Caratteristiche tecniche
tipo di montaggio
A parete
colore
Bianco
larghezza (mm)
550
altezza (mm)
450
profondità (mm)
168
numero RAL
9003
con piastra di montaggio
NO
numero di file
2
tipo di copertura
Porta
esecuzione EMC
NO
possibilità di applicazione
NO
profondità interna (mm)
155
barra DIN
SI
piombabile
NO
materiale della scatola
Plastica
con slitta di separazione N
NO
larghezza in unità di suddivisione
24
tipo di chiusura
Altro
tipo di porta
Singolo
grado di protezione (IP)
IP40
coperchio/porta trasparente
SI
con serratura
SI
esecuzione coperchio
Chiuso
Morsettiera di terra
SI
Morsettiera neutra
NO
Segnale di passaggio porta
SI
