Descrizione

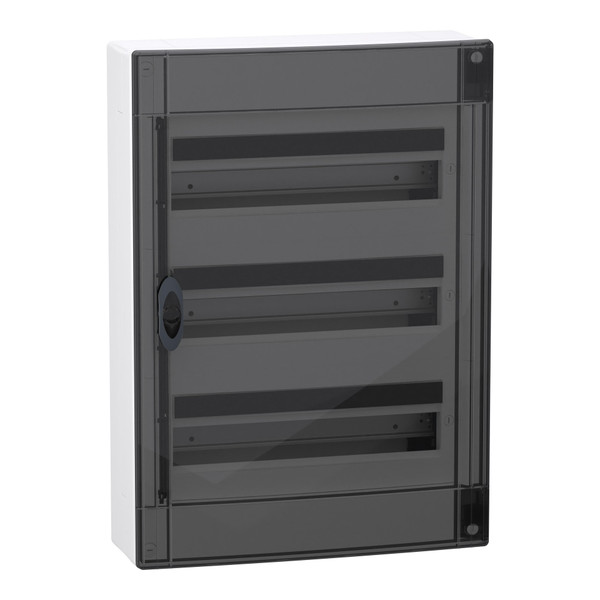

Questo modello di PrismaSeT XS è un centralino con installazione a parete. Questo centralino in plastica è composto da 3 file di 18 moduli da 18 mm. Adatto a tutti i tipi di apparecchiature modulari. Dedicato all'installazione all'interno. Grado di protezione IP40 (porta chiusa) È dotato di una porta fumé trasparente. Il centralino e la piastra frontale sono di colore bianco (RAL 9003). Questo centralino pronto all’uso è destinato ai settori residenziale e terziario. È stato progettato per gli elettricisti, fornendo ergonomia e flessibilità di installazione. L'ingresso dei cavi può avvenire dalla parte superiore o inferiore del centralino tramite piastre passacavi rimovibili. Consente l'ingresso tramite cavo, tubo o canalina È dotato di 1 piastra posteriore e 3 guide DIN. Le guide sono rimovibili e facilitano il cablaggio e le operazioni di manutenzione. È dotato di 1 morsettiera di terra. È inclusa una morsettiera con 28 partenze (6x25mm²+22x4mm²). È fornito con 1 etichetta di identificazione, 1 protettore per etichetta e 1 otturatore di protezione. Classe di isolamento II La tensione di isolamento nominale Ui è 400 V. Categoria di sovratensione II La corrente nominale In è fino a 125 A. È conforme alle norme IEC 60670-1 e 24, IEC 61439-1 e 3. Le dimensioni totali sono (L) 426 mm x (A) 600 mm x (P) 151 mm. Il peso del prodotto è di 4,700 kg. Il centralino, la piastra posteriore, la piastra frontale e la porta sono in materiale tecnoplastico. La resistenza della plastica alle fiamme e al calore anormale è di 650°C per tutti i componenti. Grado di protezione agli urti meccanici IK09 (porta chiusa) La temperatura di esercizio va da -25°C a 60°C.
Scheda tecnica - SNRLVSXM318
Immagini 360° - SNRLVSXM318
Caratteristiche tecniche
tipo di montaggio
A parete
colore
Bianco
larghezza (mm)
426
altezza (mm)
600
profondità (mm)
151
numero RAL
9003
con piastra di montaggio
NO
numero di file
3
tipo di copertura
Porta
esecuzione EMC
NO
possibilità di applicazione
NO
profondità interna (mm)
135
barra DIN
SI
piombabile
NO
materiale della scatola
Plastica
con slitta di separazione N
NO
larghezza in unità di suddivisione
18
tipo di chiusura
Altro
tipo di porta
Singolo
grado di protezione (IP)
IP40
coperchio/porta trasparente
SI
con serratura
SI
esecuzione coperchio
Chiuso
Morsettiera di terra
SI
Morsettiera neutra
NO
Segnale di passaggio porta
SI
