Descrizione

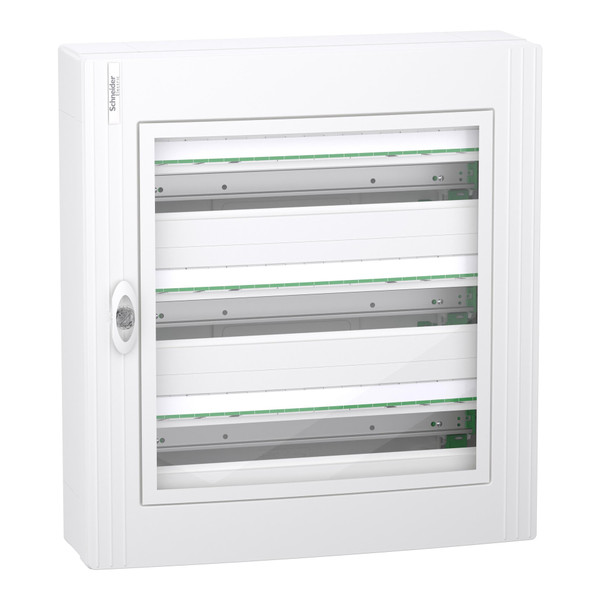

Questo modello di PrismaSeT XS è un centralino con installazione a parete. Questo centralino di plastica è composto da 3 file di 24 moduli da 18 mm. Le cerniere delle porte dei modelli a 24 moduli di larghezza sono realizzate in un materiale ibrido di plastica e metallo, per garantire maggiore stabilità e resistenza. Adatto a tutti i tipi di apparecchiature modulari. Dedicato all'installazione all'interno. Grado di protezione IP40 con porta chiusa. È fornito con porta trasparente. Il centralino e la piastra frontale sono di colore bianco (RAL 9003). Questo centralino pronto all’uso è destinato ai settori residenziale e terziario. È stato progettato per gli elettricisti, fornendo ergonomia e flessibilità di installazione. L'ingresso dei cavi può avvenire dalla parte superiore o inferiore del centralino tramite piastre passacavi rimovibili. Consente l'ingresso tramite cavo, tubo o canalina. È dotato di una piastra posteriore e 3 guide DIN. Le guide DIN sono rimovibili e facilitano il cablaggio e le operazioni di manutenzione. È dotato di una morsettiera di terra. È inclusa una morsettiera con 24 partenze (3x25mm²+21x4mm²). Può essere equipaggiato con la morsettiera di distribuzione verticale Acti9 VDIS. Viene fornito con 1 etichetta di identificazione, 1 protettore per etichetta, 1 otturatore di protezione e alcune parti di fissaggio cavi. Doppio isolamento. La tensione di isolamento nominale Ui è 400 V. Categoria di sovratensione II La corrente nominale In è fino a 125 A. È conforme alle norme IEC 60670-1/-24, IEC 61439-1/-3. Le dimensioni totali sono (L) 550 mm x (A) 600 mm x (P) 168 mm. Il peso del prodotto è di 14,560 kg. Il centralino e la piastra frontale sono in materiale tecnoplastico. La parte posteriore è in metallo. La porta è fatta di vetro. Resistenza al fuoco e al calore anomalo (glow wire test secondo CEI EN 60695-2-11) 650° Grado di protezione agli urti meccanici IK09 (porta chiusa) La temperatura di esercizio va da -25°C a 60°C.
Scheda tecnica - SNRLVSXM324
Immagini 360° - SNRLVSXM324
Caratteristiche tecniche
tipo di montaggio
A parete
colore
Bianco
larghezza (mm)
550
altezza (mm)
600
profondità (mm)
168
numero RAL
9003
con piastra di montaggio
NO
numero di file
3
tipo di copertura
Porta
esecuzione EMC
NO
possibilità di applicazione
NO
profondità interna (mm)
155
barra DIN
SI
piombabile
NO
materiale della scatola
Plastica
con slitta di separazione N
NO
larghezza in unità di suddivisione
24
tipo di chiusura
Altro
tipo di porta
Singolo
grado di protezione (IP)
IP40
coperchio/porta trasparente
SI
con serratura
SI
esecuzione coperchio
Chiuso
Morsettiera di terra
SI
Morsettiera neutra
NO
Segnale di passaggio porta
SI
