Descrizione
Descrizione completa

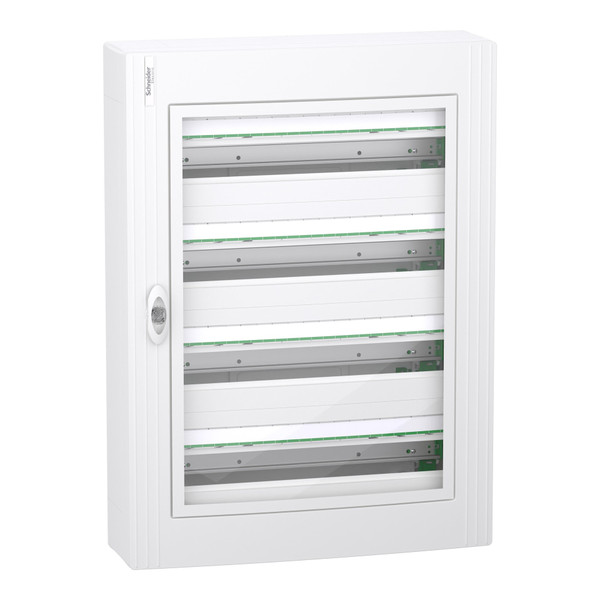

Questo modello di PrismaSeT XS è un centralino con installazione a parete. Questo centralino è composto da 4 file di 24 moduli da 18 mm. Adatto a tutti i tipi di apparecchiature modulari. Dedicato all'installazione all'interno. Grado di protezione IP40 (porta chiusa) È fornito con una porta traslucida. Il centralino e la piastra frontale sono di colore bianco (RAL 9003). Questo centralino pronto all’uso è destinato ai settori residenziale e terziario. È stato progettato per gli elettricisti, fornendo ergonomia e flessibilità di installazione. L'ingresso dei cavi può avvenire dalla parte superiore o inferiore del centralino tramite piastre passacavi rimovibili. Consente l'ingresso tramite cavo, tubo o canalina È dotato di 1 piastra posteriore e 4 guide DIN. Le guide DIN sono facilmente rimovibili tramite clip e facilitano il cablaggio e le operazioni di manutenzione. È dotato di 1 morsettiera di terra. È inclusa una morsettiera con 38 partenze (6x25mm²+32x4mm²). Può essere equipaggiato con la morsettiera di distribuzione verticale Acti9 VDIS. Viene fornito con 1 etichetta di identificazione, 1 protettore per etichetta, 1 otturatore di protezione e alcune parti di fissaggio cavi. Classe di isolamento II La tensione di isolamento nominale Ui è 400 V. Categoria di sovratensione II La corrente nominale In è fino a 125 A. È conforme alle norme IEC 60670-1/-24, IEC 61439-1/-3. Le dimensioni totali sono (L) 550 mm x (A) 750 mm x (P) 168 mm. Il peso del prodotto è di 16,910 kg. Il centralino e la piastra frontale sono in materiale tecnoplastico. La parte posteriore è in metallo. La porta è fatta di vetro. Resistenza al fuoco e al calore anomalo (glow wire test secondo CEI EN 60695-2-11) 650° Grado di protezione agli urti meccanici IK09 (porta chiusa) La temperatura di esercizio va da -25°C a 60°C.Scheda Tecnica
Documentazione
Scheda tecnica - SNRLVSXM424Immagini 360° - SNRLVSXM424
Scheda Tecnica
tipo di montaggio
A parete
colore
Bianco
larghezza (mm)
550
altezza (mm)
750
profondità (mm)
168
numero RAL
9003
con piastra di montaggio
NO
numero di file
4
tipo di copertura
Porta
esecuzione EMC
NO
possibilità di applicazione
NO
profondità interna (mm)
155
barra DIN
SI
piombabile
NO
materiale della scatola
Plastica
con slitta di separazione N
NO
larghezza in unità di suddivisione
24
tipo di chiusura
Altro
tipo di porta
Singolo
grado di protezione (IP)
IP40
coperchio/porta trasparente
SI
con serratura
SI
esecuzione coperchio
Chiuso
Morsettiera di terra
SI
Morsettiera neutra
NO
Segnale di passaggio porta
SI
