Descrizione

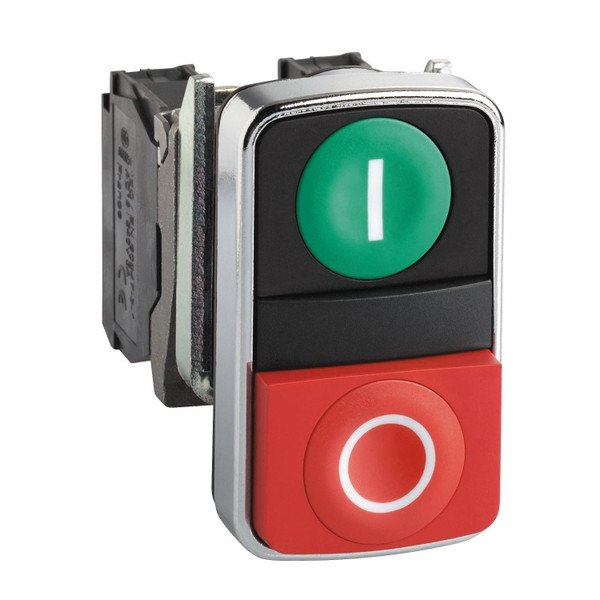

Il pulsante modulare doppio Harmony XB4 di Schneider Electric ha 1 pulsante rosso e 1 verde, funziona con un meccanismo ad impulso e utilizza morsetti a vite. Ha 1 contatto NA + 1 contatto NC e una ghiera metallica cromata. È contrassegnata con i simboli "I" e "O". Questo pulsante doppio fornisce un'interfaccia completa con 2 pulsanti alle vostre macchine con un intaglio del pannello unico. È facilmente installabile in aperture standard di 22 mm di diametro e collegabile con semplici morsetti a vite. Il suo schema è chiaramente distinguibile grazie ai colori vivaci e alle marcature ben definite, che riducono al minimo gli errori durante il cablaggio iniziale e le successive operazioni di manutenzione. È resistente agli urti, alle vibrazioni, tenuta alla polvere e tenuta all'acqua, grazie ai gradi di protezione IP66, IP67, IP69 e IP69K che lo rendono ideale all'uso in ambienti gravosi.
Scheda tecnica - SNRXB4BL73415
Product End of Life Instructions
Catalogo
Istruzioni
Immagini 360° - SNRXB4BL73415
Caratteristiche tecniche
diametro del foro (mm)
22.5
colore del pulsante
Rosso/verde
illuminabile
NO
numero di punti di comando
2
tattile
SI
forma del pulsante
Piatto
colore dell'anello frontale
Cromo
esecuzione del collegamento elettrico
Raccordo a vite
grado di protezione (IP)
IP67/IP69K
materiale dell’anello frontale
Metallo
con anello frontale
SI
trasparente
NO
forma della lente
Rettangolare
funzione di commutazione con bloccaggio a scatto
NO
numero di contatti di riposo
1
numero di contatti di chiusura
1
numero di contatti invertitori
0
tipo di protezione (NEMA)
4X
