Descrizione

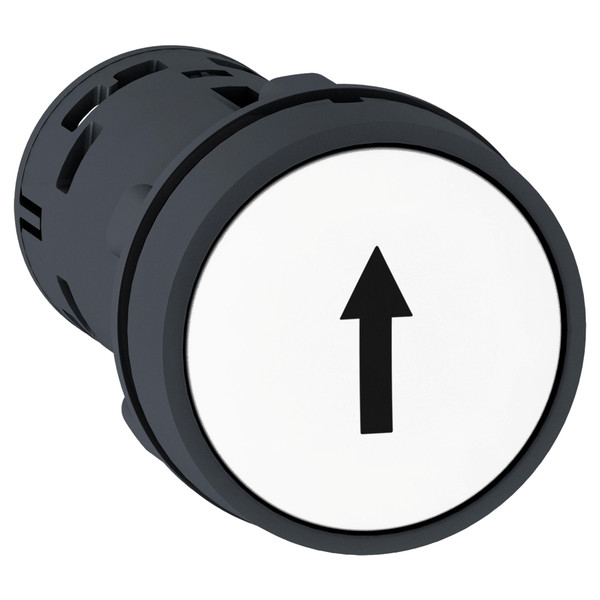

Il pulsante monolitico a filo ghiera bianco Harmony XB7 di Schneider Electric funziona con un meccanismo di ritorno a molla / a impulso e morsetti a vite. È provvisto di 1 contatto NA + 1 NC e di una ghiera in plastica con simboli con "Freccia su". Questo pulsante a filo ghiera a singolo componente fornisce un'interfaccia ergonomica per il controllo delle macchine. È facilmente installabile in aperture del pannello standard di 22 mm di diametro e collegabile ai circuiti di comando con i classici morsetti a vite. Il suo schema è chiaramente distinguibile grazie ai colori vivaci e alle marcature ben definite, che riducono al minimo gli errori durante il cablaggio iniziale e le successive operazioni di manutenzione. Grazie al suo grado di protezione IP65, è resistente all'urto e alle vibrazioni, è tenuta alla polvere e tenuta all'acqua.
Catalogo
Product End of Life Instructions
Scheda tecnica - SNRXB7NA15341
Caratteristiche tecniche
diametro del foro (mm)
22.5
colore del pulsante
Bianco
illuminabile
NO
numero di punti di comando
1
tattile
SI
forma del pulsante
Piatto
colore dell'anello frontale
Nero
esecuzione del collegamento elettrico
Raccordo a vite
grado di protezione (IP)
IP54
materiale dell’anello frontale
Plastica
con anello frontale
SI
trasparente
NO
forma della lente
Tondo
funzione di commutazione con bloccaggio a scatto
NO
numero di contatti di riposo
1
numero di contatti di chiusura
1
numero di contatti invertitori
0
tipo di protezione (NEMA)
Altro
