Descrizione

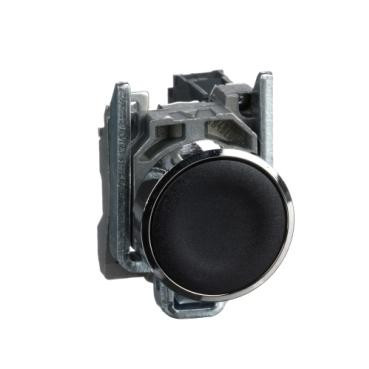

Il pulsante modulare Harmony XB4 di Schneider Electric è di colore nero, funziona con un meccanismo ad impulso e utilizza morsetti a vite. Ha 1 contatto NA e una ghiera metallica cromata. Questo pulsante fornisce un'interfaccia ergonomica per il controllo delle macchine. È facilmente installabile nelle aperture standard del pannello da 22 mm di diametro e collegato ai circuiti di comando con morsetti classici a vite. Il suo schema è chiaramente distinguibile grazie ai colori vivaci e alle marcature ben definite, che riducono al minimo gli errori durante il cablaggio iniziale e le successive operazioni di manutenzione. È resistente agli urti, alle vibrazioni, tenuta alla polvere e tenuta all'acqua, grazie ai gradi di protezione IP66, IP67, IP69 e IP69K che lo rendono ideale all'uso in ambienti gravosi.
Product End of Life Instructions
Scheda tecnica - SNRXB4BA21
Catalogo
Immagini 360° - SNRXB4BA21
Immagini 360° - SNRXB4BA21
Caratteristiche tecniche
diametro del foro (mm)
22.5
colore del pulsante
Nero
illuminabile
NO
numero di punti di comando
1
tattile
SI
forma del pulsante
Piatto
colore dell'anello frontale
Cromo
esecuzione del collegamento elettrico
Raccordo a vite
grado di protezione (IP)
IP66
materiale dell’anello frontale
Metallo
con anello frontale
SI
trasparente
NO
forma della lente
Tondo
funzione di commutazione con bloccaggio a scatto
NO
numero di contatti di riposo
0
numero di contatti di chiusura
1
numero di contatti invertitori
0
tipo di protezione (NEMA)
13
