Descrizione

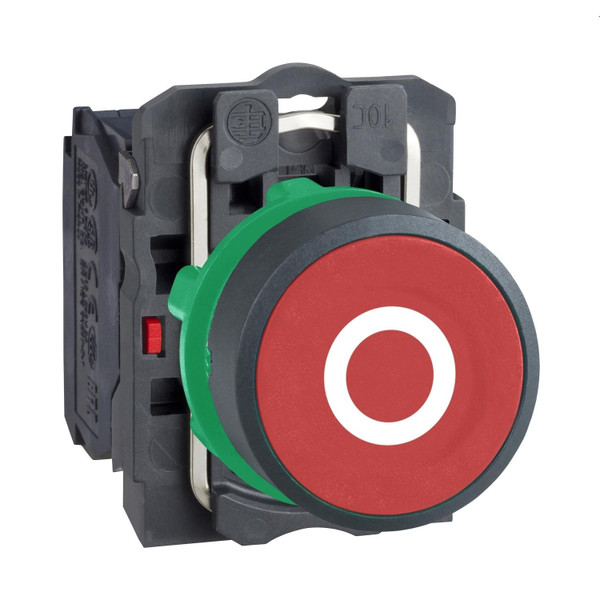

Il pulsante modulare Harmony XB5 di Schneider Electric è di colore rosso, funziona con un meccanismo ad impulso e utilizza morsetti a vite. Ha 1 contatto NC e una doppia ghiera in plastica isolata. È contrassegnato dal simbolo "O". Questo pulsante assicura un controllo semplice e affidabile di macchine e processi. È facilmente installabile in fori standard di diametro 22 mm ed è collegabile con semplici morsetti a vite. Il suo schema è chiaramente distinguibile visivamente a distanza grazie ai colori vivaci e alle marcature ben definite, che riducono al minimo gli errori durante il cablaggio iniziale e le successive operazioni di manutenzione. È resistente agli urti, alle vibrazioni, tenuta alla polvere e tenuta all'acqua, grazie ai gradi di protezione IP66, IP67, IP69 e IP69K che lo rendono ideale all'uso in ambienti gravosi.
Product End of Life Instructions
Catalogo
Scheda tecnica - SNRXB5AA4322
Immagini 360° - SNRXB5AA4322
Caratteristiche tecniche
diametro del foro (mm)
22.5
colore del pulsante
Rosso
illuminabile
NO
numero di punti di comando
1
tattile
SI
forma del pulsante
Piatto
colore dell'anello frontale
Nero
esecuzione del collegamento elettrico
Raccordo a vite
grado di protezione (IP)
IP66
materiale dell’anello frontale
Plastica
con anello frontale
SI
trasparente
NO
forma della lente
Tondo
funzione di commutazione con bloccaggio a scatto
NO
numero di contatti di riposo
1
numero di contatti di chiusura
0
numero di contatti invertitori
0
tipo di protezione (NEMA)
4X
