Descrizione

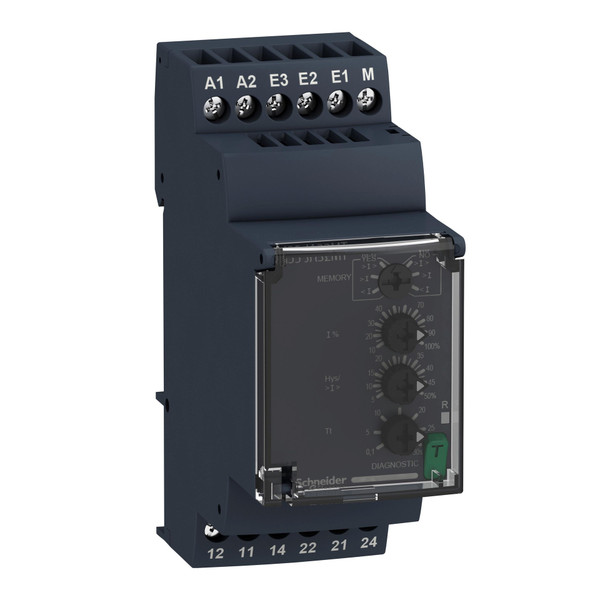

Il relè di misura e controllo Harmony RM35-JA di Schneider Electric consente il monitoraggio del controllo della corrente nelle reti monofase. Dispone di 2 contatti di commutazione DPDT (doppio polo doppio contatto) con una potenza nominale di 5 ampere da 380 a 415 vac. Consente il rilevamento di sovracorrente o sottocorrente. Questo relè di misura e controllo corrente monofase modulare multifunzione è ideale per il monitoraggio dei valori elettrici nei pannelli di controllo industriali e degli edifici. È adatto ad un'ampia gamma di applicazioni di automazione industriale come sollevamento, imballaggio, tessile, acqua. Presenta un fattori di forma di medie dimensioni rispetto ai prodotti sul mercato, con una larghezza di 35 mm, che consente un'installazione facile e flessibile su guida DIN, usando lo stesso spazio di qualsiasi dispositivo DIN modulare a 3 poli. Include inoltre un pulsante diagnostico, un coperchio sigillabile, impostazioni semplici e precise con separatori a vite.
Scheda tecnica - SNRRM35JA32MT
Catalogo - SNRRM35JA32MT
Istruzioni - SNRRM35JA32MT
Istruzioni - SNRRM35JA32MT
Progetto REACh - SNRRM35JA32MT
Declaration DOC CE (Declaration of conformity CE) - SNRRM35JA32MT
REACh declaration - SNRRM35JA32MT
RoHS Eur declaration - SNRRM35JA32MT
Dichiarazione RoHS - SNRRM35JA32MT
Immagini 360° - SNRRM35JA32MT
Caratteristiche tecniche
larghezza (mm)
35
altezza (mm)
90
profondità (mm)
73
intervallo di misura corrente (A)
0.15
trasformatore di corrente esterno
NO
tipo di tensione di alimentazione
AC
con morsetti amovibili
NO
finestra monofase possibile
SI
finestra trifase possibile
NO
sottocorrente monofase possibile
SI
sottocorrente trifase possibile
NO
sovracorrente monofase possibile
SI
sovracorrente trifase possibile
NO
contiene funz. sottocorrente di tensione continua
SI
contiene funz. sovracorrente di tensione continua
SI
funzione finestra di corrente continua
SI
esecuzione del collegamento elettrico
Raccordo a vite
max. ritardo all’eccitazione ammesso (s)
0.3
min. ritardo all’eccitazione impostabile (s)
0.1
max. ritardo alla diseccitazione ammesso (s)
30
min. ritardo alla diseccitazione impostabile (s)
0.1
numero di contatti di riposo
2
numero di contatti di chiusura
2
numero di contatti invertitori
2
Codice EAN
3606480792311
