Descrizione

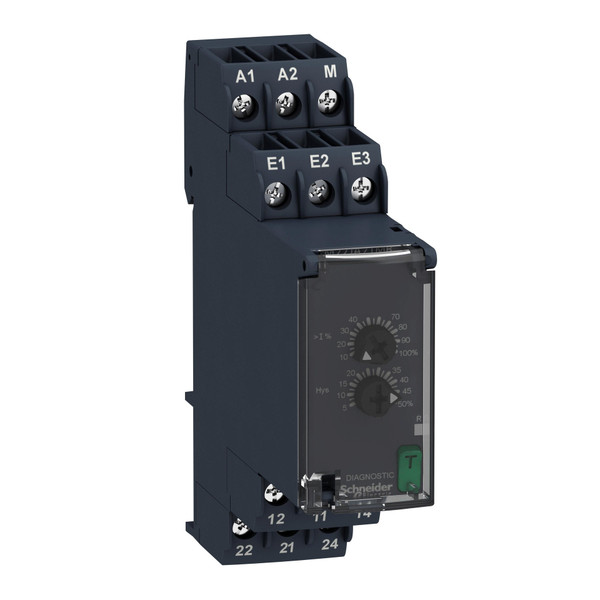

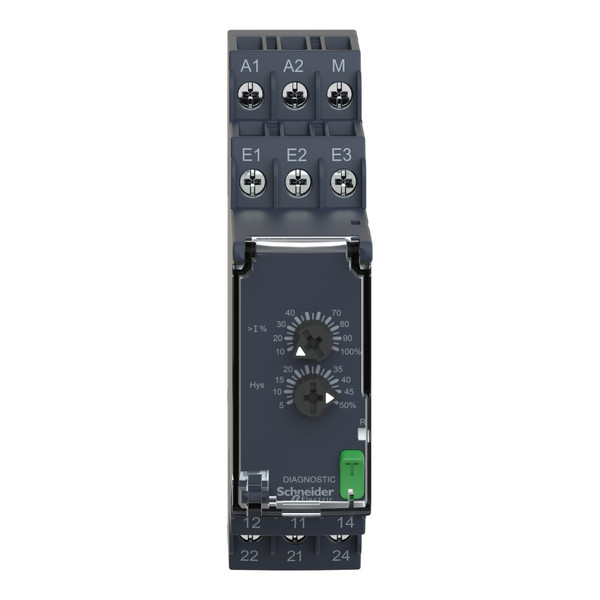

Il relè di misura e controllo Harmony Control RM22JA di Schneider Electric consente il monitoraggio del controllo sovracorrente. Ha 2 contatti di commutazione a doppio polo doppio contatto con un campo di misura di 4 mA - 1 A. Questo relè modulare di controllo è ideale per il monitoraggio dei valori elettrici e delle variazioni di corrente nei pannelli di controllo industriali e degli edifici. È adatto ad un'ampia gamma di applicazioni di automazione industriale come sollevamento, imballaggio, tessile, acqua. Presenta uno dei fattori di forma più sottili sul mercato con una larghezza di 22,5 mm, che consente un'installazione facile e flessibile su guida DIN, usando lo stesso spazio di qualsiasi dispositivo DIN modulare a 2 poli. Offre inoltre una funzione di memoria selezionabile, LED integrato per indicare lo stato del controllo, copertura sigillabile, con impostazioni semplici e precise tramite separatori a vite.
Scheda tecnica - SNRRM22JA21MR
Product End of Life Instructions - SNRRM22JA21MR
Istruzioni
Istruzioni - SNRRM22JA21MR
PEP - Product Environmental Profile - SNRRM22JA21MR
Declaration DOC CE (Declaration of conformity CE) - SNRRM22JA21MR
REACh declaration - SNRRM22JA21MR
RoHS Eur declaration - SNRRM22JA21MR
Immagini 360° - SNRRM22JA21MR
Caratteristiche tecniche
larghezza (mm)
22.5
altezza (mm)
90
profondità (mm)
73
intervallo di misura corrente (A)
0.004
trasformatore di corrente esterno
NO
tipo di tensione di alimentazione
AC/DC
con morsetti amovibili
NO
finestra monofase possibile
SI
finestra trifase possibile
NO
sottocorrente monofase possibile
NO
sottocorrente trifase possibile
NO
sovracorrente monofase possibile
SI
sovracorrente trifase possibile
NO
contiene funz. sottocorrente di tensione continua
NO
contiene funz. sovracorrente di tensione continua
SI
funzione finestra di corrente continua
SI
esecuzione del collegamento elettrico
Raccordo a vite
max. ritardo alla diseccitazione ammesso (s)
30
min. ritardo alla diseccitazione impostabile (s)
0.1
numero di contatti di riposo
2
numero di contatti di chiusura
0
numero di contatti invertitori
2
Codice EAN
3606480792281
