Descrizione

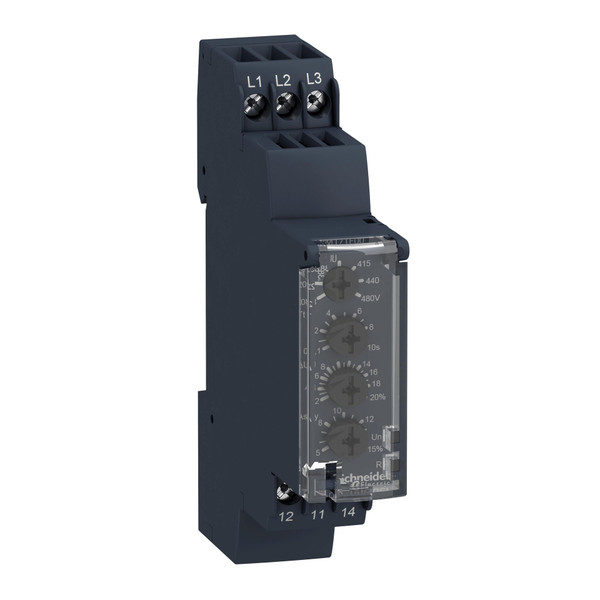

Il relè di misura e controllo Harmony RM17-TE di Schneider Electric consente il monitoraggio dei circuiti di potenza nelle reti a 3 fasi. È dotato di 1 contatto di commutazione SPDT (singolo polo doppio contatto) con una potenza nominale di 5 ampere da 208 a 480vac. Consente la protezione da perdita di fase, sequenza di fase e asimmetria, e rilevamento di sovratensione e sottotensione. Questo relè modulare multifunzione di controllo della potenza a 3 fasi è ideale per il monitoraggio dei valori elettrici nei pannelli di controllo industriali e degli edifici. È adatto ad un'ampia gamma di applicazioni di automazione industriale come sollevamento, imballaggio, tessile, acqua. Presenta uno dei fattori di forma più sottili sul mercato con una larghezza di 17,5 mm, che consente un'installazione facile e flessibile su guida DIN, usando lo stesso spazio di qualsiasi dispositivo DIN modulare a 1 poli. Offre inoltre un coperchio sigillabile, impostazioni semplici e precise con separatori a vite.
Scheda tecnica - SNRRM17TE00
Catalogo - SNRRM17TE00
Product End of Life Instructions - SNRRM17TE00
Product End of Life Instructions - SNRRM17TE00
PEP - Product Environmental Profile - SNRRM17TE00
Declaration DOC CE (Declaration of conformity CE) - SNRRM17TE00
REACh declaration - SNRRM17TE00
RoHS Eur declaration - SNRRM17TE00
Immagini 360° - SNRRM17TE00
Caratteristiche tecniche
larghezza (mm)
17.5
altezza (mm)
90
profondità (mm)
72
intervallo di misura della tensione (V)
183
con morsetti amovibili
NO
funzione monitoraggio sequenza di fasi
SI
funzione riconoscimento di guasto di fase
SI
funzione riconoscimento di sottotensione
SI
funzione riconoscimento di sovratensione
SI
funzione di riconoscimento asimmetria
SI
esecuzione del collegamento elettrico
Raccordo a vite
max. ritardo alla diseccitazione ammesso (s)
10
min. ritardo alla diseccitazione impostabile (s)
0.1
numero di contatti di riposo
0
numero di contatti di chiusura
0
numero di contatti invertitori
1
Codice EAN
3389119405058
