Descrizione

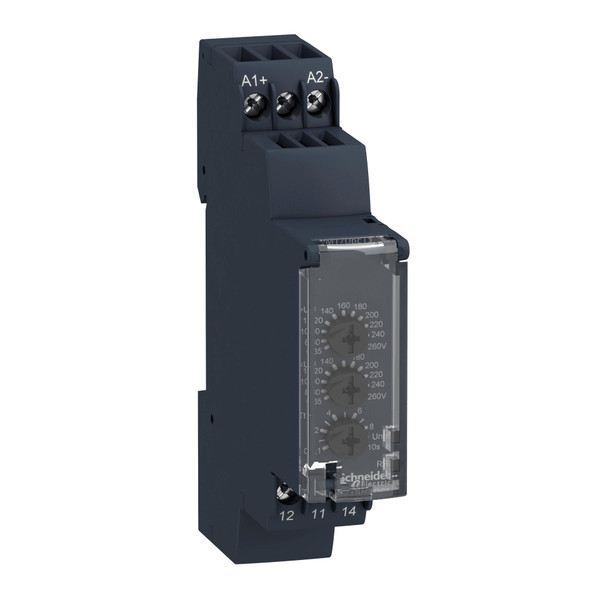

Il relè di misura e controllo Harmony Control RM17-UB di Schneider Electric consente il monitoraggio del controllo tensione nelle reti monofase. È dotato di 1 contatto di commutazione SPDT (singolo polo doppio contatto) con una potenza nominale di 5 ampere da 65 a 260vac/dc. Consente il rilevamento di sovratensione e sottotensione. Questo relè di misura e controllo tensione monofase modulare multifunzione è ideale per il monitoraggio dei valori elettrici nei pannelli di controllo industriali e degli edifici. È adatto ad un'ampia gamma di applicazioni di automazione industriale come sollevamento, imballaggio, tessile, acqua. Presenta uno dei fattori di forma più sottili sul mercato con una larghezza di 17,5 mm, che consente un'installazione facile e flessibile su guida DIN, usando lo stesso spazio di qualsiasi dispositivo DIN modulare a 1 poli. Offre inoltre un coperchio sigillabile, impostazioni semplici e precise con separatori a vite.
Scheda tecnica - SNRRM17UBE15
Catalogo - SNRRM17UBE15
Product End of Life Instructions - SNRRM17UBE15
Product End of Life Instructions - SNRRM17UBE15
PEP - Product Environmental Profile - SNRRM17UBE15
Declaration DOC CE (Declaration of conformity CE) - SNRRM17UBE15
REACh declaration - SNRRM17UBE15
RoHS Eur declaration - SNRRM17UBE15
Immagini 360° - SNRRM17UBE15
Caratteristiche tecniche
larghezza (mm)
17.5
altezza (mm)
90
profondità (mm)
72
con morsetti amovibili
NO
sottotensione monofase possibile
SI
sottotensione trifase possibile
NO
sovratensione monofase possibile
SI
sovratensione trifase possibile
NO
finestra monofase possibile
NO
finestra trifase possibile
NO
contiene funz. sottotensione di tensione continua
SI
contiene funz. sovratensione di tensione continua
NO
contiene funzione finestra di tensione continua
NO
tipo di tensione del campo di misura
AC/DC
esecuzione del collegamento elettrico
Raccordo a vite
intervallo di misura della tensione 1 (V)
65
max. ritardo all’eccitazione ammesso (s)
0.5
max. ritardo alla diseccitazione ammesso (s)
10
min. ritardo alla diseccitazione impostabile (s)
0.1
valore d’intervento tensione (V)
50
numero di contatti di riposo
0
numero di contatti di chiusura
0
numero di contatti invertitori
1
Codice EAN
3389119405140
