Descrizione

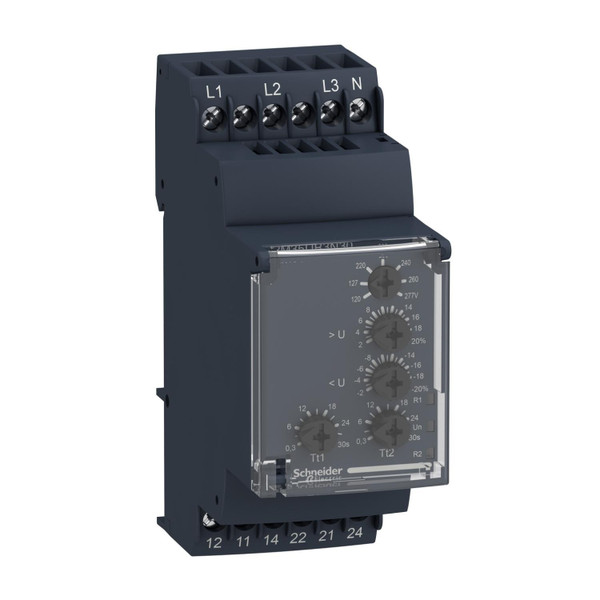

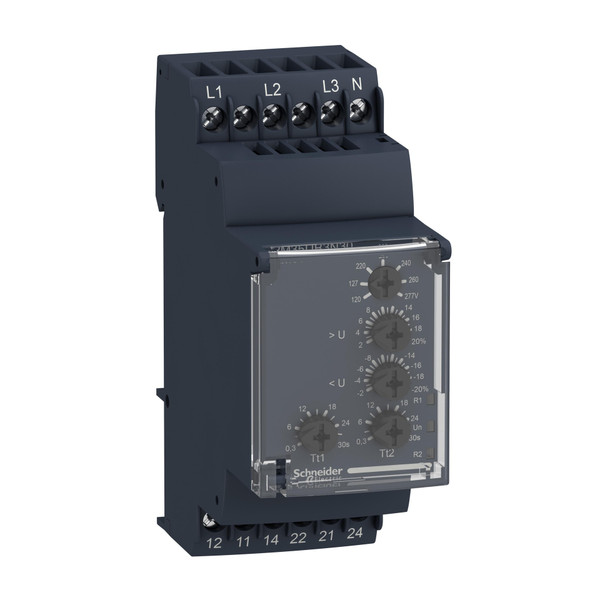

Il relè di misura e controllo Harmony Control RM35-UB di Schneider Electric consente il monitoraggio del controllo tensione nelle reti a 3 fasi. È dotato di 1 contatto di commutazione SPDT (singolo polo doppio contatto) per contatto di uscita di soglia con una potenza nominale di 5 ampere da 120 a 277 vac. Consente la protezione da perdita di fase e neutro, sovratensione e sottotensione tra le fasi e protezione del neutro. Questo relè di misura e controllo tensione modulare multifunzione a 3 fasi è ideale per il monitoraggio dei valori elettrici nei pannelli di controllo industriali e degli edifici. È adatto ad un'ampia gamma di applicazioni di automazione industriale come sollevamento, imballaggio, tessile, acqua. Presenta un fattori di forma di medie dimensioni rispetto ai prodotti sul mercato, con una larghezza di 35 mm, che consente un'installazione facile e flessibile su guida DIN, usando lo stesso spazio di qualsiasi dispositivo DIN modulare a 3 poli. Offre inoltre un coperchio sigillabile, impostazioni semplici e precise con separatori a vite.
Scheda tecnica - SNRRM35UB3N30
Catalogo - SNRRM35UB3N30
Product End of Life Instructions - SNRRM35UB3N30
Product End of Life Instructions - SNRRM35UB3N30
PEP - Product Environmental Profile - SNRRM35UB3N30
Declaration DOC CE (Declaration of conformity CE) - SNRRM35UB3N30
REACh declaration - SNRRM35UB3N30
RoHS Eur declaration - SNRRM35UB3N30
Immagini 360° - SNRRM35UB3N30
Caratteristiche tecniche
larghezza (mm)
35
altezza (mm)
90
profondità (mm)
72
intervallo di misura della tensione (V)
120
con morsetti amovibili
NO
funzione monitoraggio sequenza di fasi
NO
funzione riconoscimento di guasto di fase
SI
funzione riconoscimento di sottotensione
SI
funzione riconoscimento di sovratensione
SI
funzione di riconoscimento asimmetria
NO
esecuzione del collegamento elettrico
Raccordo a vite
max. ritardo all’eccitazione ammesso (s)
0.65
max. ritardo alla diseccitazione ammesso (s)
30
min. ritardo alla diseccitazione impostabile (s)
0.3
numero di contatti di riposo
0
numero di contatti di chiusura
0
numero di contatti invertitori
2
Codice EAN
3389119405331
