Descrizione

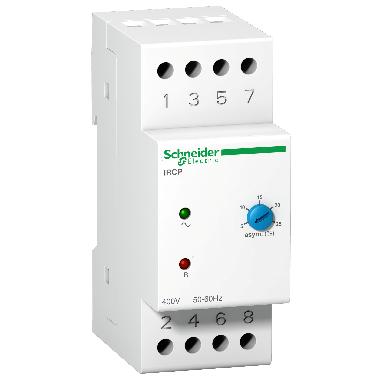

Questo Acti9 iRCP è un relè di controllo di fase. L'intervallo di misurazione della tensione è compreso tra 0,15VAC e 10V AC. Monitora le fasi e la presenza di tensione sulle 3 fasi di un alimentatore a circuito a 3 fasi. Indica anche qualsiasi perdita di fase o inversione. Fornisce 1 contatto di sostituzione di sicurezza. L'impostazione dei parametri viene eseguita sul pannello anteriore tramite scala diretta utilizzando un cacciavite. Può essere utilizzato, ad esempio, per controllare l'alimentazione di un motore a 3 fasi. La precisione del display è +/- 10% della scala completa. Il ritardo di scatto è di 0,3 s. La tensione di alimentazione Uc è 400VAC +/- 15%. La frequenza di impiego è di 50 Hz o 60 Hz. L'uscita della corrente del contatto di scambio è 8A con 250VAC e cos phi pari a 1. Sul lato anteriore, il LED verde indica la presenza della tensione. Il LED rosso indica un guasto. Il consumo è di 3 VA. La potenza dissipata è 2W. La larghezza a passi da 9 mm è 4. Il grado di protezione è IP20. Le dimensioni sono (W) 36 mm x (H) 88,1 mm x (D) 65 mm. La temperatura di funzionamento è compresa tra -5°C e +55°C. La temperatura di stoccaggio è compresa tra -40°C e +80°C.
Scheda tecnica - SNRA9E21180
Catalogo
Progetto REACh
Caratteristiche tecniche
larghezza (mm)
36
altezza (mm)
88.1
profondità (mm)
67
intervallo di misura della tensione (V)
0.15
tipo di tensione di alimentazione
AC
alimentazione elettrica esterna necessaria
NO
con morsetti amovibili
NO
funzione monitoraggio sequenza di fasi
SI
funzione riconoscimento di guasto di fase
SI
funzione riconoscimento di sottotensione
NO
funzione riconoscimento di sovratensione
NO
funzione di riconoscimento asimmetria
SI
esecuzione del collegamento elettrico
Raccordo a vite
tensione di commutazione nominale (A)
8
tensione di alimentazione per AC 50 Hz (V)
400
tensione di alimentazione per AC 60 Hz (V)
400
max. ritardo alla diseccitazione ammesso (s)
0.3
numero di contatti di riposo
0
numero di contatti di chiusura
0
numero di contatti invertitori
1
