Descrizione

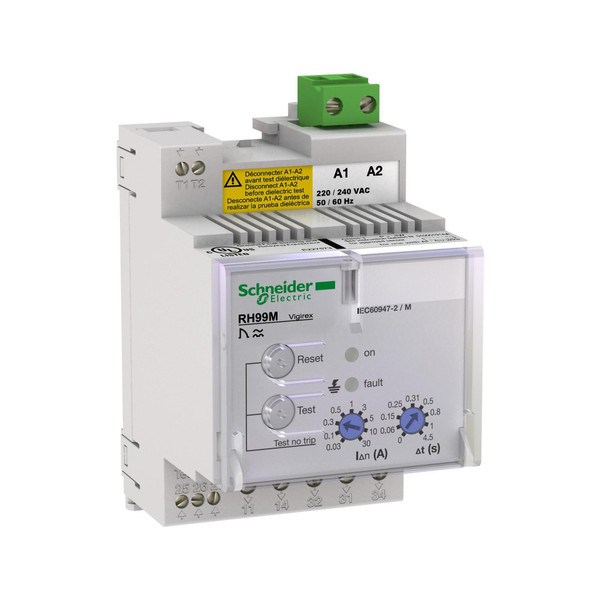

RH99M è un relè di monitoraggio della corrente residua con montaggio su guida DIN. Monitora le perdite di isolamento elettrico a causa dell'invecchiamento dei cavi o delle estensioni nell'installazione. Misura la corrente differenziale in un impianto elettrico attraverso il toroide associato. Il relè emette un segnale di controllo quando la soglia operativa della corrente residua viene superata. La tensione di esercizio è compresa tra 220 V CA e 240 V CA a 50/60 Hz. La sensibilità della corrente è selezionabile con 9 soglie da 30 mA a 30 A. Il ritardo è selezionabile con 9 impostazioni da istantanee a 4,5 s. È previsto un reset automatico dopo l'eliminazione di un guasto. La tensione del sistema di distribuzione monitorata è fino a 1000 V CA a 50/60/400 Hz. È installato su una guida DIN all'interno di un quadro e il grado di protezione è IP40. Deve essere associato a un toroide compatibile Schneider Electric.
Catalogo
Product End of Life Instructions
Scheda tecnica - SNR56193
Progetto REACh
Caratteristiche tecniche
larghezza (mm)
54
funzione
Per reti a corrente alternata
altezza (mm)
97
profondità (mm)
74
intervallo di misura corrente (A)
0.015
intervallo di misura della tensione (V)
0
tipo di tensione di alimentazione
AC
alimentazione elettrica esterna necessaria
SI
con morsetti amovibili
NO
salvataggio errori possibile
NO
visualizzazione della corrente differenziale
NO
esecuzione del collegamento elettrico
Raccordo a vite
tipo di tensione d’esercizio
AC
tensione di commutazione nominale (A)
8
frequenza d’esercizio nominale (Hz)
50
tensione di alimentazione per AC 50 Hz (V)
220
tensione di alimentazione per AC 60 Hz (V)
220
max. ritardo all’eccitazione ammesso (s)
4.82
min. ritardo all’eccitazione impostabile (s)
0
soglia d’intervento intensità di corrente 1 (mA)
0.03
tensione d’esercizio per AC 50 Hz (V)
220
tensione d’esercizio per AC 60 Hz (V)
220
numero di contatti di riposo
0
numero di contatti di chiusura
1
numero di contatti invertitori
1
