Descrizione
Descrizione completa

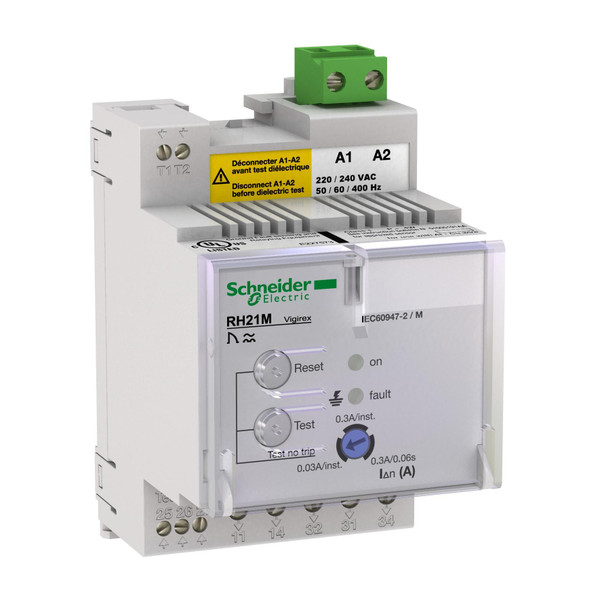

RH21M è un relè di protezione differenziale per montaggio su guida DIN. Protegge da contatti diretti o indiretti, pericoli di incendio e motori. Misura la corrente differenziale in un impianto elettrico attraverso il toroide associato. Fa scattare l'interruttore di circuito associato quando viene superata la corrente di funzionamento residua impostata. La tensione di esercizio è compresa tra 220 V CA e 240 V CA a 50/60 Hz. La sensibilità della corrente è selezionabile con 2 soglie da 30 mA e 300 mA. Il ritardo è istantaneo 0,06s. Richiede il ripristino manuale locale dopo l'eliminazione di un guasto. La tensione del sistema di distribuzione monitorata è fino a 1000 V CA a 50/60/400 Hz. È installato su una guida DIN all'interno di un quadro e il grado di protezione è IP40. Deve essere associato a un toroide compatibile Schneider Electric.Scheda Tecnica
Documentazione
CatalogoProduct End of Life Instructions
Progetto REACh
Scheda Tecnica
Decorrenza_Listino:
2026-01-01 00:00:00
DescrStato:
prodotto gestito a magazzino
DisplayName:
Relè di protezione corrente differenziale, VigiPacT RH21M, 30 mA o 300 mA, 220/240VAC 50/60Hz, montaggio su guida DIN
Electrocod:
144
Famiglia Sconto Descrizione:
Interruttori Media Potenza
Famiglia Statistica Descrizione:
Rele Differenziali VigiPacT
Quantita Cartone:
36
Subtitle:
Relè di protezione corrente differenziale, VigiPacT RH21M, 30 mA o 300 mA, 220/240VAC 50/60Hz, montaggio su guida DIN
UDM:
Pezzi
_deliveryTimeCode:
2 giorni
_familyDiscountCode:
SDECBTPSM
_familyStatisticsCode:
SDECBTPSMRDV
_maximumOrderQuantity:
999999
_minimumOrderQuantity:
1
_minimumQuantity:
1
_outOfCatalogFlag:
0
_quantityMultipleOrdering:
1
_statusProductCode:
3
_updatedAt:
2025-12-22 10:12:25
_shopInShopSort:
0
larghezza (mm)
54
funzione
Per reti a corrente alternata
altezza (mm)
97
profondità (mm)
74
intervallo di misura corrente (A)
0.015
intervallo di misura della tensione (V)
0
tipo di tensione di alimentazione
AC
alimentazione elettrica esterna necessaria
SI
con morsetti amovibili
NO
salvataggio errori possibile
NO
visualizzazione della corrente differenziale
NO
esecuzione del collegamento elettrico
Raccordo a vite
tipo di tensione d’esercizio
AC
tensione di commutazione nominale (A)
8
frequenza d’esercizio nominale (Hz)
50
tensione di alimentazione per AC 50 Hz (V)
220
tensione di alimentazione per AC 60 Hz (V)
220
max. ritardo all’eccitazione ammesso (s)
0.15
min. ritardo all’eccitazione impostabile (s)
0
soglia d’intervento intensità di corrente 1 (mA)
30
soglia d’intervento intensità di corrente 2 (mA)
300
tensione d’esercizio per AC 50 Hz (V)
220
tensione d’esercizio per AC 60 Hz (V)
220
numero di contatti di riposo
0
numero di contatti di chiusura
1
numero di contatti invertitori
1
