Descrizione

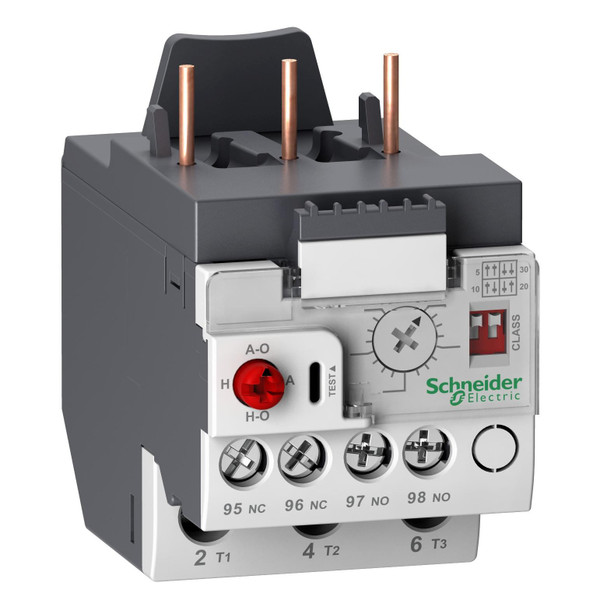

LR9D08 è un relè elettronico TeSys LR9D di Schneider Electric per il montaggio diretto sui contattori TeSys D. Con un ampio range di regolazione termica 1,6-8 A, una classe di intervento selezionabile5-10-20-30 e un rilevamento dello squilibrio di fase, protegge i motori da 1,1 a 2,2 kW a 400 V. È composto da pulsanti di test & reset manuali, reset automatico, contatto ausiliario di sgancio e indicatore meccanico. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed
Scheda tecnica - SNRLR9D08
Immagini 360° - SNRLR9D08
Caratteristiche tecniche
tipo di montaggio
Applicazione diretta/installazione singola
larghezza (mm)
45
altezza (mm)
72.5
profondità (mm)
79.9
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
alimentazione elettrica esterna necessaria
NO
numero di contatti ausiliari, invertitori
0
tipo di tensione d’esercizio
AC
classe di intervento
Regolabile
tipo di collegamento circuito elettrico principale
Raccordo a vite
tensione d’esercizio per AC 50 Hz (V)
690
tensione d’esercizio per AC 60 Hz (V)
690
intervallo di corrente regolabile (A)
1.6
ingresso funzione reset
NO
funzione reset automatica
SI
tasto funzione reset
SI
