Descrizione

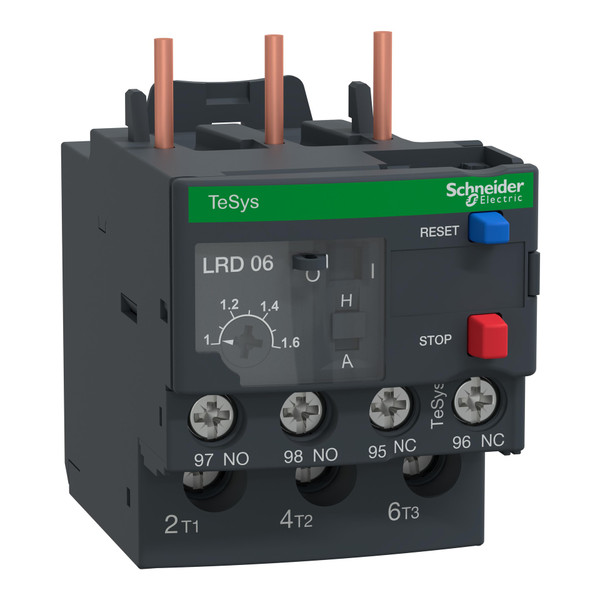

Relè sovraccarico termico per motore TeSys, 1.6A/690V, campo di regolazione termica 1-1.6A, classe di intervento 10A, per protezione motori 3-fasi 0.55kW@400V. Dispositivo non differenziale, utilizzabile con carichi non bilanciati. Fornisce un selettore di regolazione termica, un selettore di reset manuale-automatico, un selettore di test per la simulazione di pulsanti di sgancio, reset e stop, un indicatore di flag e 2 contatti ausiliari 1NA+1NC per la segnalazione dei guasti. Le impostazioni sono protette da un coperchio trasparente bloccabile mediante sigillatura. Collegamento mediante morsetti a vite, si collega direttamente ai morsetti inferiori dei contattori a 3 poli LC1D09-D38. Montaggio su guida DIN o fissaggio a vite, separato dal contattore, con uso di una morsettiera LAD7B106 (da ordinare separatamente). Certificazione multi-standard (IEC, UL, CSA, CCC, EAC, ATEX, Marine), conformità Green Premium (RoHs/Reach).
Product End of Life Instructions
Scheda tecnica - SNRLR3D066
Caratteristiche tecniche
tipo di montaggio
Applicazione diretta
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
1
numero di contatti ausiliari, invertitori
0
classe di intervento
Classe 10 A
tipo di collegamento circuito elettrico principale
Raccordo a vite
max. tensione d’esercizio nominale Ue (V)
690
intervallo di corrente regolabile (A)
1
ingresso funzione reset
NO
funzione reset automatica
SI
tasto funzione reset
SI
