Descrizione

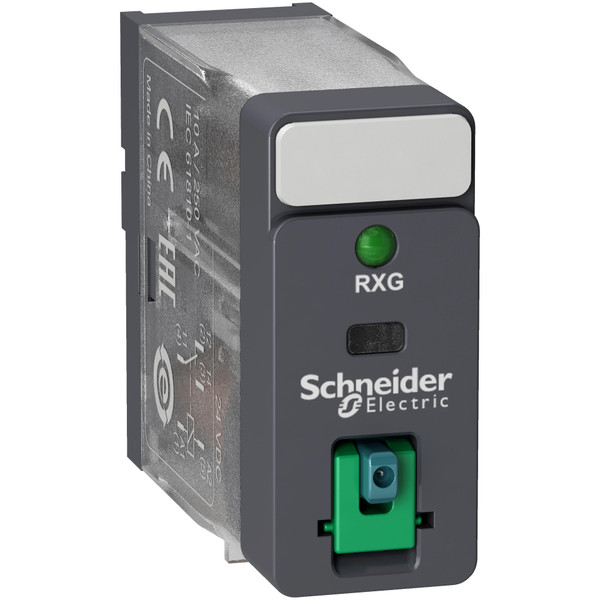

La presa a relè plug-in RXG di Schneider Electric ha una tensione di controllo bobina di 24 Vdc e ha un contatto di commutazione SPDT (unipolare a doppia via) con un valore nominale di 10 ampere. Dispone di indicatori a LED e di un pulsante di prova bloccabile. Questo relè a innesto per l'interfaccia riflette l'esperienza di Schneider Electric nel settore dei relè dal 1924, aiutando a ridurre le dimensioni degli armadi e allo stesso tempo ad aumentare l'affidabilità delle macchine per macchinari industriali, confezionamento, industria tessile, HVAC, pannelli di controllo dell'automazione, quadri di distribuzione in bassa/media tensione, controlli motori, interfacce PLC, alimentatori, apparecchiature per edifici o mediche, controlli dell'illuminazione. Ha un'ampia scelta di contatti per un uso di corrente nominale elevata. Offre inoltre un pulsante di prova bloccabile e un indicatore LED.
Scheda tecnica - SNRRXG12BD
Catalogo - SNRRXG12BD
Product End of Life Instructions - SNRRXG12BD
PEP - Product Environmental Profile - SNRRXG12BD
Declaration DOC CE (Declaration of conformity CE) - SNRRXG12BD
REACh declaration - SNRRXG12BD
RoHS Eur declaration - SNRRXG12BD
Immagini 360° - SNRRXG12BD
Caratteristiche tecniche
corrente nominale (A)
10
larghezza (mm)
13
altezza (mm)
34.5
profondità (mm)
28.8
con morsetti amovibili
NO
azionamento, polarità
Polarizzato
comportamento di commutazione dell’azionamento
Monostabile
con contatti forzati
NO
tipo di contatto di commutazione
Contatto singolo
apparecchio completo con base
NO
esecuzione del collegamento elettrico
Collegamento a connettore piatto
tens. alimentaz. pilota nominale Us DC (V)
24
materiale del rivestimento di contatto
Altro
grado di protezione (IP)
IP40
con indicatore a LED
SI
materiale del contatto
Altro
tipo di tensione per l’azionamento
DC
numero di contatti di riposo
0
numero di contatti di chiusura
0
numero di contatti invertitori
1
materiale dell’inserto del contatto
Altro
Codice EAN
3606480688737
