Descrizione

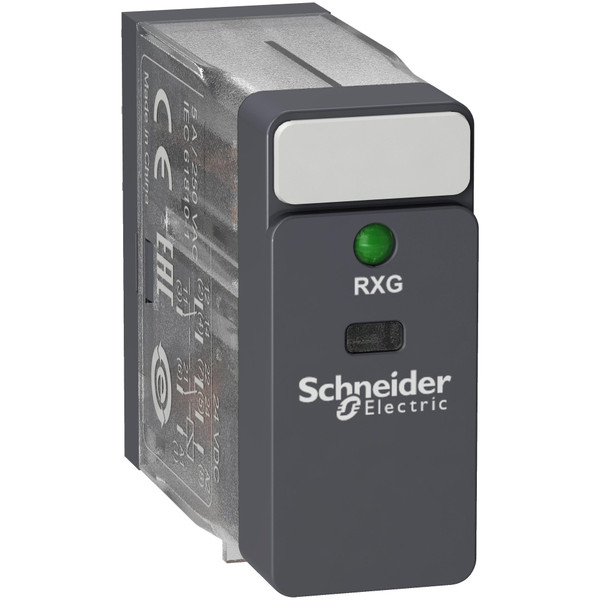

Il relè a innesto RXG di Schneider Electric presenta una tensione di comando bobina di 24 V DC e ha 2 contatti di commutazione DPDT (doppio polo, doppio contatto) con un valore nominale di 5 A. Dispone di indicatori a LED. Questo relè interfaccia a innesto sfrutta l'esperienza di Schneider Electric, nel settore dei relè sin dal 1924, aiutando a ridurre le dimensioni degli armadi e allo stesso tempo ad aumentare l'affidabilità delle macchine per macchinari industriali, confezionamento, industria tessile, HVAC, pannelli di controllo dell'automazione, quadri di distribuzione in bassa/media tensione, controlli motori, interfacce PLC, alimentatori, apparecchiature per edifici o mediche, controlli dell'illuminazione. Offre un'ampia scelta di contatti per un uso di corrente nominale elevata con un design compatto. Offre anche un indicatore LED. Il perno di fissaggio si monta in modo rapido e sicuro.
Scheda tecnica - SNRRXG23BD
Product End of Life Instructions - SNRRXG23BD
PEP - Product Environmental Profile - SNRRXG23BD
Declaration DOC CE (Declaration of conformity CE) - SNRRXG23BD
REACh declaration - SNRRXG23BD
RoHS Eur declaration - SNRRXG23BD
Immagini 360° - SNRRXG23BD
Caratteristiche tecniche
corrente nominale (A)
5
larghezza (mm)
13
altezza (mm)
34.5
profondità (mm)
28.8
con morsetti amovibili
NO
azionamento, polarità
Polarizzato
comportamento di commutazione dell’azionamento
Monostabile
con contatti forzati
SI
tipo di contatto di commutazione
Contatto singolo
apparecchio completo con base
NO
esecuzione del collegamento elettrico
Collegamento a connettore piatto
tens. alimentaz. pilota nominale Us DC (V)
24
materiale del rivestimento di contatto
Altro
grado di protezione (IP)
IP40
con indicatore a LED
SI
materiale del contatto
Altro
tipo di tensione per l’azionamento
DC
numero di contatti di riposo
0
numero di contatti di chiusura
0
numero di contatti invertitori
2
materiale dell’inserto del contatto
Altro
Codice EAN
3606480689284
