Descrizione

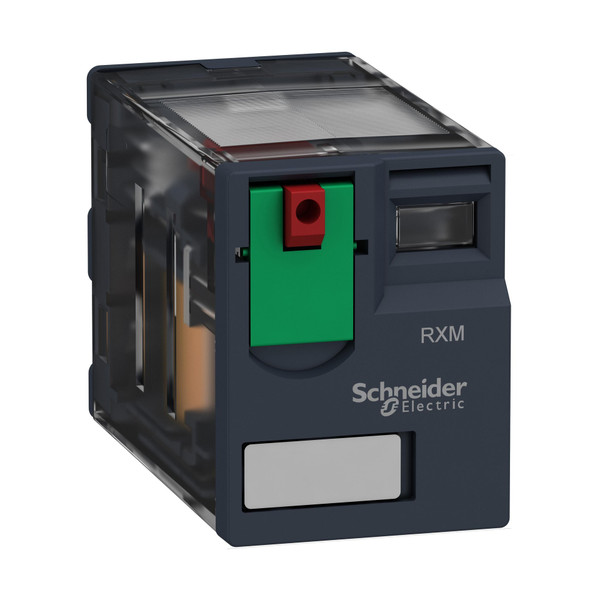

Il relè miniatura a innesto RXM di Schneider Electric ha una tensione di comando bobina di 24 V AC e ha 2 contatti di commutazione DPDT (doppio polo, doppio contatto) con un valore nominale di 12 A. Dispone di un indicatore meccanico e di un pulsante di test bloccabile. Questo relè miniatura a innesto sfrutta l'esperienza di Schneider Electric, nel settore dei relè sin dal 1924, aiutando a ridurre le dimensioni degli armadi e allo stesso tempo ad aumentare l'affidabilità delle macchine per macchinari industriali, confezionamento, industria tessile, HVAC, pannelli di controllo dell'automazione, quadri di distribuzione in bassa/media tensione, controlli motori, interfacce PLC, alimentatori, apparecchiature per edifici o mediche, controlli dell'illuminazione. Offre un'ampia scelta di contatti per un uso di corrente nominale elevata con un design compatto. Offre inoltre un pulsante di test bloccabile a singolo passaggio e un indicatore meccanico per lo stato del contatto.
Product End of Life Instructions
Scheda tecnica - SNRRXM2AB1B7
Immagini 360° - SNRRXM2AB1B7
Caratteristiche tecniche
corrente nominale (A)
12
larghezza (mm)
21
altezza (mm)
27
profondità (mm)
55
con morsetti amovibili
NO
azionamento, polarità
Non polarizzato
comportamento di commutazione dell’azionamento
Monostabile
con contatti forzati
NO
tipo di contatto di commutazione
Altro
apparecchio completo con base
NO
esecuzione del collegamento elettrico
Raccordo a innesto
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
24
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
24
materiale del rivestimento di contatto
Altro
grado di protezione (IP)
IP40
con indicatore a LED
NO
materiale del contatto
Altro
tipo di tensione per l’azionamento
AC
numero di contatti di riposo
0
numero di contatti di chiusura
0
numero di contatti invertitori
2
materiale dell’inserto del contatto
Altro
