Descrizione
Descrizione completa
Acti 9 iTLm è un relè a impulsi modulare e affidabile. Questo dispositivo 2P ha 2 contatti normalmente aperti. La corrente nominale è di 16 A, da 24 VCA a 250 VCA e funziona con tensione di controllo di 24 VCA o 12 VCA. La resistenza elettrica arriva a 200.000 cicli AC-21 o 100.000 cicli AC-22. La frequenza di commutazione è di 5 operazioni di commutazione/minuto o di 100 operazioni di commutazione/giorno. La durata dell'ordine di comando deve essere compresa tra 50 ms e 1 s. Il grado di protezione è IP20 e IP40 in un involucro. Si può montare su guida DIN. Viene utilizzato in particolar modo per le applicazioni di controllo dell'illuminazione. Questo prodotto è conforme a IEC/EN 60669-1, IEC/EN 60669-2-2. Questo prodotto sfrutta oltre 40 anni di esperienza di Schneider Electric nello sviluppo di dispositivi modulari per tutte le applicazioni. Vanta una durata di vita più lunga grazie alla sua limitazione elevata e alla rapidità di chiusura. Questo prodotto è conforme a IEC 669-1, IEC 669-2-2, IEC 60529, è di classe IP20 all'apertura, classe IP40 in un involucro ed è installabile su guida DIN.Scheda Tecnica
Documentazione
CatalogoScheda tecnica - SNRA9C30112
Progetto REACh
Scheda Tecnica
Decorrenza_Listino:
2026-01-01 00:00:00
DescrStato:
prodotto gestito a magazzino
DisplayName:

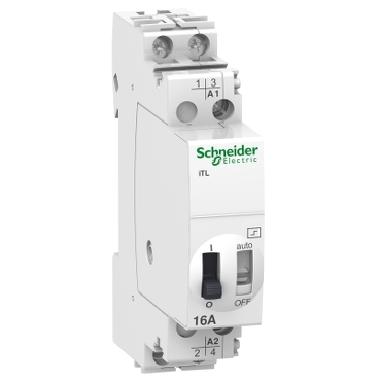

Relè passo-passo iTL 2NA 16A comando 24Vca/12Vcc
Electrocod:
1431
Famiglia Sconto Descrizione:
Modulari Terziario Industriale
Famiglia Statistica Descrizione:
Modulari Industriale Acti9-NG125
Quantita Cartone:
12
Subtitle:
Relè passo-passo iTL 2NA 16A comando 24Vca/12Vcc
UDM:
Pezzo
_deliveryTimeCode:
2 giorni
_familyDiscountCode:
SDECBTIND
_familyStatisticsCode:
SDECBTINDMA9
_maximumOrderQuantity:
999999
_minimumOrderQuantity:
1
_minimumQuantity:
1
_outOfCatalogFlag:
0
_quantityMultipleOrdering:
1
_statusProductCode:
3
_updatedAt:
2026-01-13 10:33:50
_shopInShopSort:
0
tipo di montaggio
Guida DIN
funzione
Meccanico, interruttore
profondità di incasso (mm)
43.5
larghezza in unità di suddivisione
1
tensione di comando 1 (V)
24
tensione di comando 2 (V)
12
tipo di tensione di comando 1
AC
tipo di tensione di comando 2
DC
frequenza della tensione di comando 1 (Hz)
50
comando manuale
SI
tipo di tensione di alimentazione
AC
tensione di alimentazione (V)
24
max. corrente di commutazione (cos phi = 0,6) (A)
16
carico max. lampada a incandescenza (W)
1600
carico max. della lampada fluorescente (VA)
1300
carico max della lampada fluorescente (circuito duo) (VA)
2000
carico max della lampada fluorescente (compensaz. parallela) (VA)
900
tensione di commutazione nominale (A)
16
numero di contatti di riposo
0
numero di contatti di chiusura
2
numero di contatti invertitori
0
