Descrizione

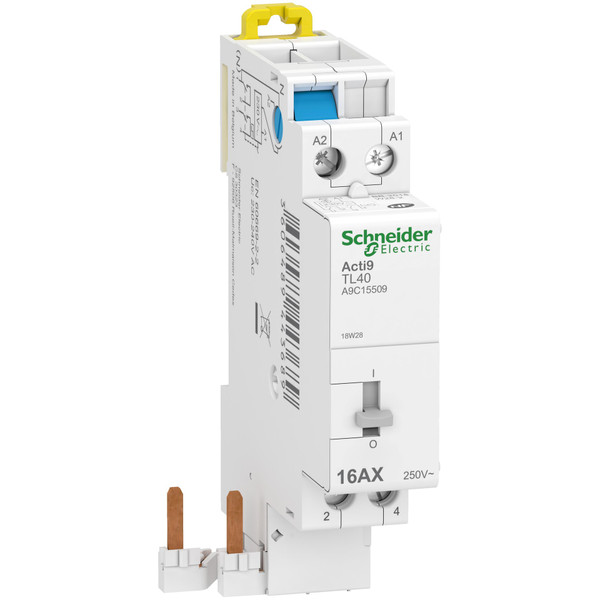

Acti9 TL40 è un relè a impulsi modulare. Questo dispositivo 2P ha 1 contatto normalmente aperto. La corrente nominale è 16 A, la tensione di funzionamento è 250VAC e funziona con tensione di alimentazione da 230VAC a 240VAC. La resistenza elettrica arriva fino a 200000 cicli per AC-22. La frequenza di commutazione è 5 operazioni di commutazione/minuto o 100 operazioni di commutazione/giorno. La durata dell'ordine di comando deve essere di 50 ms. Questo relè a impulsi TL consente il controllo remoto dei circuiti monofase. La tensione nominale di isolamento Ui è 500 V AC. La tensione nominale di tenuta ad impulso Uimp è 2,5 kV. La frequenza di funzionamento è di 50 Hz. È installabile su guida DIN. Le dimensioni totali sono (H) 18 mm x (L) 87 mm x (P) 69 mm. Il peso del prodotto è 105 g. Il grado di protezione è IP20 e IP40 in un armadio. La temperatura di funzionamento va da -20°C a 50°C. La temperatura di stoccaggio va da -40°C a 80°C. Questo prodotto è conforme alla norma IEC / EN 60669-1 e IEC/EN 60669-2-2.
Scheda tecnica - SNRA9C15509
Catalogo
Progetto REACh
Caratteristiche tecniche
tipo di montaggio
Guida DIN
funzione
Meccanico, interruttore
profondità di incasso (mm)
50
larghezza in unità di suddivisione
1
tensione di comando 1 (V)
230
tipo di tensione di comando 1
AC
frequenza della tensione di comando 1 (Hz)
50
comando manuale
SI
tipo di tensione di alimentazione
AC
tensione di alimentazione (V)
250
tensione di commutazione nominale (A)
16
numero di contatti di riposo
0
numero di contatti di chiusura
2
numero di contatti invertitori
0
