Descrizione

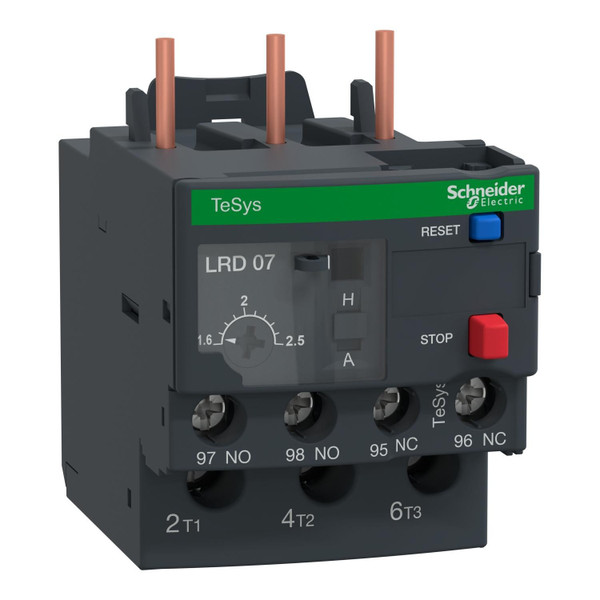

LR3D07 è un relè di sovraccarico termico TeSys LRD di Schneider Electric per il montaggio diretto sui contattori TeSys D. Con un campo di regolazione termica 1,6-2,5A e classe di sgancio 10A, protegge carichi non bilanciati e motori 0,75kW 400V. E' composto da pulsanti di test & reset manuali, reset automatico, contatto ausiliario di sgancio e indicatore meccanico. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed
Scheda tecnica - SNRLR3D07
User Guide - SNRLR3D07
PEP - Product Environmental Profile - SNRLR3D07
Declaration DOC CE (Declaration of conformity CE) - SNRLR3D07
REACh declaration - SNRLR3D07
RoHS Eur declaration - SNRLR3D07
Caratteristiche tecniche
tipo di montaggio
Applicazione diretta
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
1
numero di contatti ausiliari, invertitori
0
classe di intervento
Classe 10 A
tipo di collegamento circuito elettrico principale
Raccordo a vite
max. tensione d’esercizio nominale Ue (V)
690
intervallo di corrente regolabile (A)
1.6
ingresso funzione reset
NO
funzione reset automatica
SI
tasto funzione reset
SI
Codice EAN
3389110346930
