Descrizione

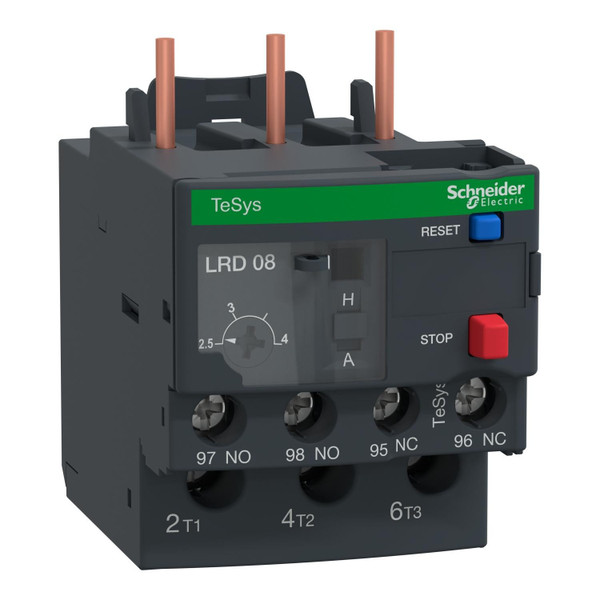

LR3D08 è un relè di sovraccarico termico TeSys LRD di Schneider Electric per il montaggio diretto sui contattori TeSys D. Con un campo di regolazione termica 2,5-4A e classe di sgancio 10A, esso protegge carichi non bilanciati e motori da 1,1-1,5kW a 400V. E' composto da pulsanti di test & reset manuali, reset automatico, contatto ausiliario di sgancio e indicatore meccanico. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed
Scheda tecnica - SNRLR3D08
User Guide - SNRLR3D08
PEP - Product Environmental Profile - SNRLR3D08
Declaration DOC CE (Declaration of conformity CE) - SNRLR3D08
REACh declaration - SNRLR3D08
RoHS Eur declaration - SNRLR3D08
Caratteristiche tecniche
tipo di montaggio
Applicazione diretta
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
1
numero di contatti ausiliari, invertitori
0
classe di intervento
Classe 10 A
tipo di collegamento circuito elettrico principale
Raccordo a vite
max. tensione d’esercizio nominale Ue (V)
690
intervallo di corrente regolabile (A)
2.5
ingresso funzione reset
NO
funzione reset automatica
SI
tasto funzione reset
SI
Codice EAN
3389110346947
