Descrizione

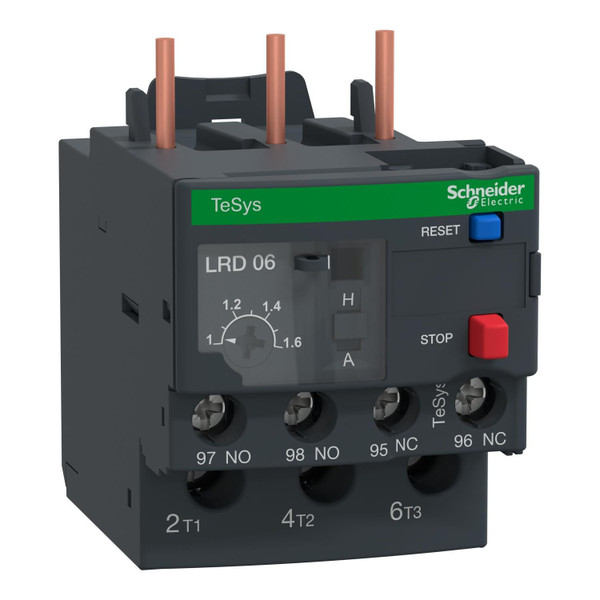

LRD06 è un relè di sovraccarico termico per motore TeSys LRD di Schneider Electric da utilizzare con un contattore TeSys D. Protegge i motori 0,25-0,55kW a 400V grazie a un campo di regolazione termica di 1-1,6A, a una classe di intervento di 10A e a una protezione da squilibrio di fase. È composto da pulsanti di test & reset manuali, reset automatico, contatto ausiliario di sgancio e indicatore meccanico. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed
Scheda tecnica - SNRLRD06
Immagini 360° - SNRLRD06
Caratteristiche tecniche
tipo di montaggio
Applicazione diretta
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
1
numero di contatti ausiliari, invertitori
0
classe di intervento
Classe 10 A
tipo di collegamento circuito elettrico principale
Raccordo a vite
max. tensione d’esercizio nominale Ue (V)
690
intervallo di corrente regolabile (A)
1
ingresso funzione reset
NO
funzione reset automatica
SI
tasto funzione reset
SI
