Descrizione

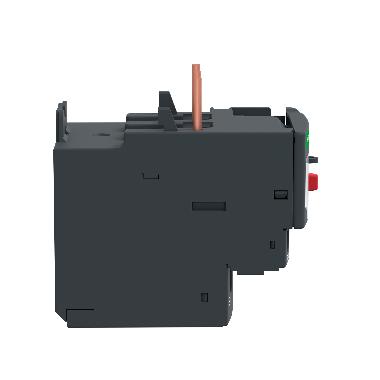

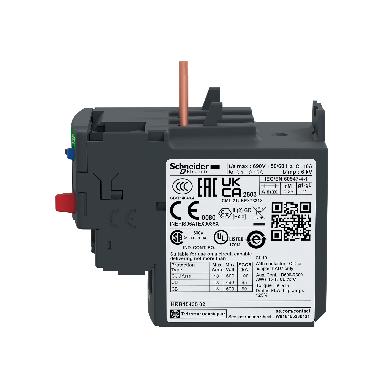

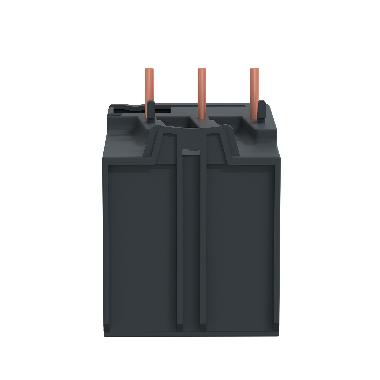

LRD07 è un relè di sovraccarico termico per motore TeSys LRD di Schneider Electric da utilizzare con un contattore TeSys D. Protegge i motori 0,75kW a 400V grazie a un campo di regolazione termica 1,6-2,5A, a una classe di intervento di 10A e a una protezione da squilibrio di fase. È composto da pulsanti di test & reset manuali, reset automatico, contatto ausiliario di sgancio e indicatore meccanico. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed
Scheda tecnica - SNRLRD07
Istruzioni - SNRLRD07
User Guide - SNRLRD07
PEP - Product Environmental Profile - SNRLRD07
Declaration DOC CE (Declaration of conformity CE) - SNRLRD07
REACh declaration - SNRLRD07
RoHS Eur declaration - SNRLRD07
Immagini 360° - SNRLRD07
Caratteristiche tecniche
tipo di montaggio
Applicazione diretta
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
1
numero di contatti ausiliari, invertitori
0
classe di intervento
Classe 10 A
tipo di collegamento circuito elettrico principale
Raccordo a vite
max. tensione d’esercizio nominale Ue (V)
690
intervallo di corrente regolabile (A)
1.6
ingresso funzione reset
NO
funzione reset automatica
SI
tasto funzione reset
SI
Codice EAN
3389110346770
