Descrizione

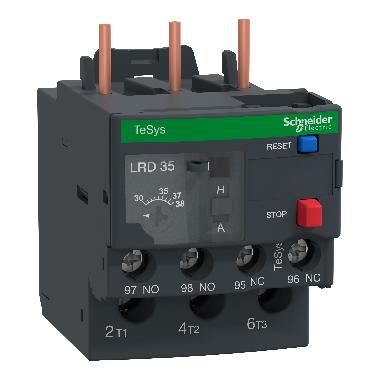

LRD35 è un relè di sovraccarico termico TeSys LRD di Schneider Electric per il montaggio diretto sui contattori TeSys D. Con un campo di regolazione termica 30-38A, una classe di intervento 10A e il rilevamento dello squilibrio di fase, protegge i motori 15-18,5kW a 400V. È composto da pulsanti di test & reset manuali, reset automatico, contatto ausiliario di sgancio e indicatore meccanico. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed
Scheda tecnica - SNRLRD35
Istruzioni - SNRLRD35
User Guide - SNRLRD35
PEP - Product Environmental Profile - SNRLRD35
Declaration DOC CE (Declaration of conformity CE) - SNRLRD35
REACh declaration - SNRLRD35
RoHS Eur declaration - SNRLRD35
Immagini 360° - SNRLRD35
Caratteristiche tecniche
tipo di montaggio
Applicazione diretta
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
1
numero di contatti ausiliari, invertitori
0
classe di intervento
Classe 10 A
tipo di collegamento circuito elettrico principale
Raccordo a vite
max. tensione d’esercizio nominale Ue (V)
690
intervallo di corrente regolabile (A)
30
ingresso funzione reset
NO
funzione reset automatica
SI
tasto funzione reset
SI
Codice EAN
3389110346862
