Descrizione

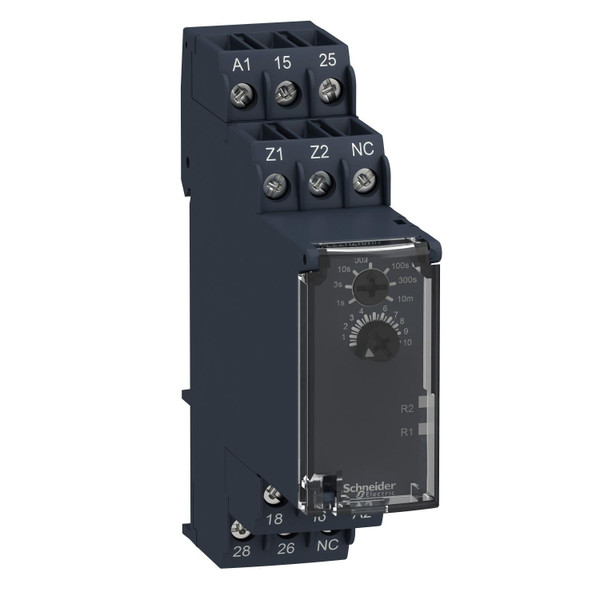

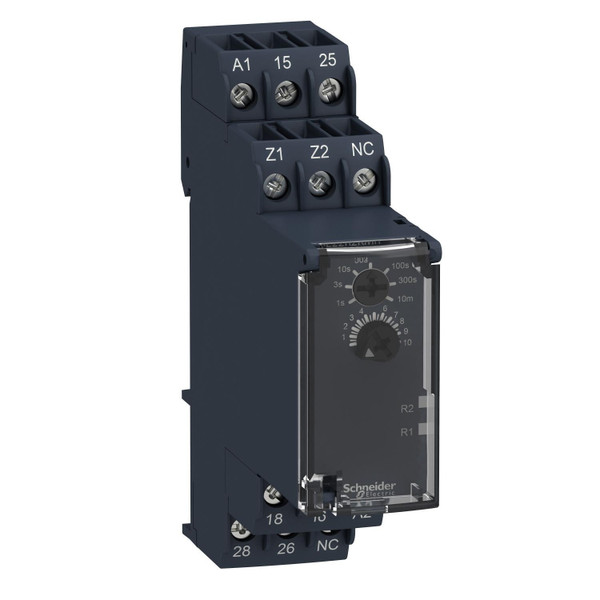

Il temporizzatore modulare a funzione singola Harmony Time RE22 di Schneider Electric può essere impostato tra 1 secondo e 300 ore. Ha un'uscita nominale di 5 ampere ed è largo 22,5 millimetri. Può essere alimentato a 24-240Vac/dc e dispone di 2 contatti di commutazione doppio polo doppio contatto. Fornisce la funzione K e può essere montato su guida DIN. Questo relè temporizzato modulare a funzione singola è ideale per il controllo dei tempi nei sistemi di automazione come apertura automatica di porte, allarmi, illuminazione nei bagni e barriere dei parcheggi. Presenta uno dei fattori di forma più sottili sul mercato con una larghezza di 22,5 mm, che consente un'installazione facile e flessibile su guida DIN, usando lo stesso spazio di qualsiasi dispositivo DIN modulare a 2 poli. Offre inoltre un coperchio sigillabile, impostazioni semplici e precise con selettore a rotella.
Scheda tecnica - SNRRE22R2KMR
Istruzioni
Immagini 360° - SNRRE22R2KMR
Caratteristiche tecniche
corrente nominale (A)
5
larghezza (mm)
22.5
altezza (mm)
90
profondità (mm)
73
apparecchio completo con base
NO
telecomando possibile
NO
adatto solo per telecomando
NO
funz. lampeggiante con pausa iniziale, tempo fisso
NO
funz. lampeggiante con impulso iniziale, tempo fisso
NO
funzione ciclica con pausa iniziale, variabile
NO
funzione ciclica con impulso iniziale, variabile
NO
con uscita semiconduttore
NO
funzione ritardata all’eccitazione
NO
funzione passante con ritardo all’eccitazione
NO
funzione stella/triangolo
NO
intervallo di tempo (min)
0.05
funzione ritardata alla diseccitazione
SI
funzione passante con ritardo alla diseccitazione
NO
funzione formazione d’impulsi
NO
esecuzione del collegamento elettrico
Raccordo a vite
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
24
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
24
tens. alimentaz. pilota nominale Us DC (V)
24
num. uscite, non ritardate, contatto di apertura
0
num. uscite, non ritardate, contatto di chiusura
0
num. uscite, non ritardate, contatto invertitore
0
numero di uscite, ritardate, contatto di apertura
2
numero di uscite, ritardate, contatto di chiusura
2
numero di uscite, ritardate, contatto invertitore
2
innestabile su contattore
NO
uscite, con commutazione ritardate/non ritardate
NO
adatto per montaggio su guida a cappello
SI
tipo di tensione per l’azionamento
AC/DC
