Descrizione
Questo relè temporizzato modulare è ideale per il controllo dei tempi nei sistemi di automazione come apertura automatica di porte, allarmi, illuminazione nei bagni e barriere dei parcheggi. Presenta uno dei fattori di forma più sottili sul mercato, che consente un'installazione facile e flessibile su guida DIN, usando lo stesso spazio di qualsiasi dispositivo DIN modulare a 1 polo. Offre inoltre un coperchio sigillabile, impostazioni semplici e precise con selettore a rotella.

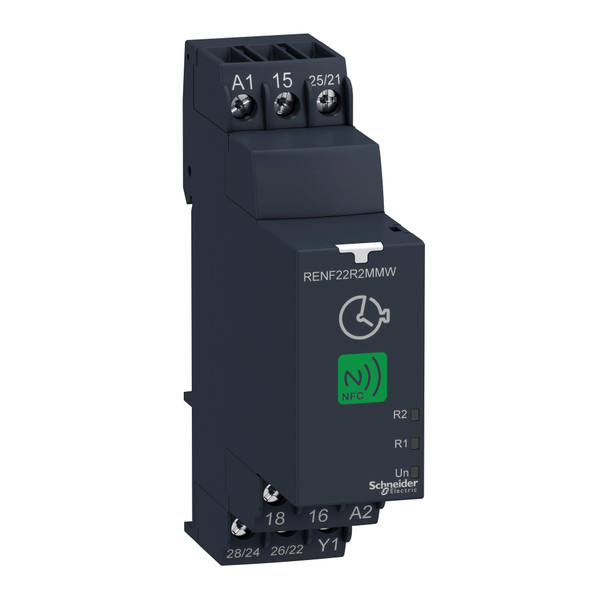

Scheda tecnica - SNRRENF22R2MMW
Immagini 360° - SNRRENF22R2MMW
Caratteristiche tecniche
corrente nominale (A)
8
larghezza (mm)
22.5
altezza (mm)
90
profondità (mm)
73
apparecchio completo con base
NO
telecomando possibile
SI
adatto solo per telecomando
NO
funz. lampeggiante con pausa iniziale, tempo fisso
SI
funz. lampeggiante con impulso iniziale, tempo fisso
SI
funzione ciclica con pausa iniziale, variabile
SI
funzione ciclica con impulso iniziale, variabile
SI
con uscita semiconduttore
NO
funzione ritardata all’eccitazione
NO
funzione passante con ritardo all’eccitazione
NO
funzione stella/triangolo
SI
intervallo di tempo (min)
0.1
funzione ritardata alla diseccitazione
NO
funzione passante con ritardo alla diseccitazione
NO
funzione formazione d’impulsi
SI
esecuzione del collegamento elettrico
Raccordo a vite
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
24
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
24
tens. alimentaz. pilota nominale Us DC (V)
24
num. uscite, non ritardate, contatto di apertura
0
num. uscite, non ritardate, contatto di chiusura
0
num. uscite, non ritardate, contatto invertitore
1
numero di uscite, ritardate, contatto di apertura
0
numero di uscite, ritardate, contatto di chiusura
0
numero di uscite, ritardate, contatto invertitore
2
innestabile su contattore
NO
uscite, con commutazione ritardate/non ritardate
SI
adatto per montaggio su guida a cappello
NO
tipo di tensione per l’azionamento
AC/DC
