Descrizione

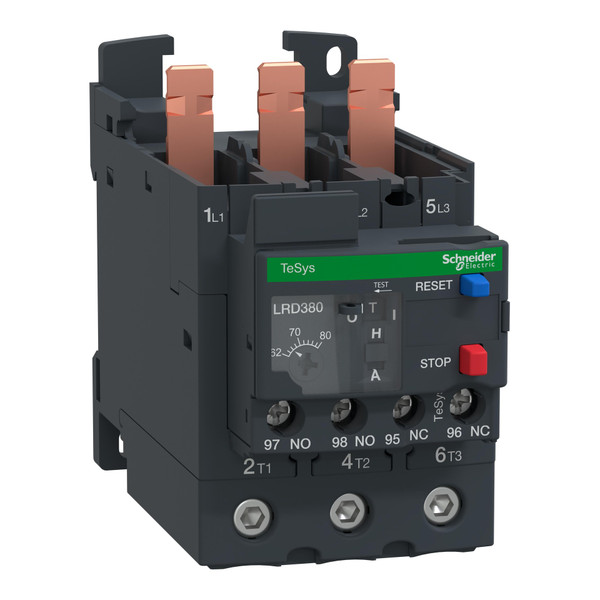

Relè di sovraccarico termico TeSys LRD, 80 A /690 V, campo di regolazione termica 62-80 A, classe di intervento 10A, per la protezione di motori a 3 fasi da 37 kW a 400 V. Dispositivo differenziale con guasto di fase e rilevamento dello squilibrio di carico. Fornisce un quadrante di regolazione termica, un selettore di reset manuale-automatico e un selettore di prova per la simulazione di pulsanti di scatto. Include inoltre un pulsante reset e stop, un indicatore a bandiera e 2 contatti ausiliari 1NO+1NC per la segnalazione di guasto. Le impostazioni sono protette da un coperchio trasparente bloccabile mediante sigillatura. Collegamento mediante morsetti a vite EverLink BTR, si collega direttamente ai terminali inferiori dei contattori a 3 poli LC1D40A-D80A. Montaggio su guida DIN o fissaggio a vite, separato dal contattore, con l'uso di una morsettiera LAD96560 da ordinare separatamente. Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC).
Product End of Life Instructions
Scheda tecnica - SNRLRD380
Immagini 360° - SNRLRD380
Caratteristiche tecniche
tipo di montaggio
Applicazione diretta/installazione singola
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
1
numero di contatti ausiliari, invertitori
0
classe di intervento
Classe 10 A
tipo di collegamento circuito elettrico principale
Raccordo a vite
max. tensione d’esercizio nominale Ue (V)
690
intervallo di corrente regolabile (A)
62
ingresso funzione reset
NO
funzione reset automatica
SI
tasto funzione reset
SI
Codice EAN
3606481311986
