Descrizione

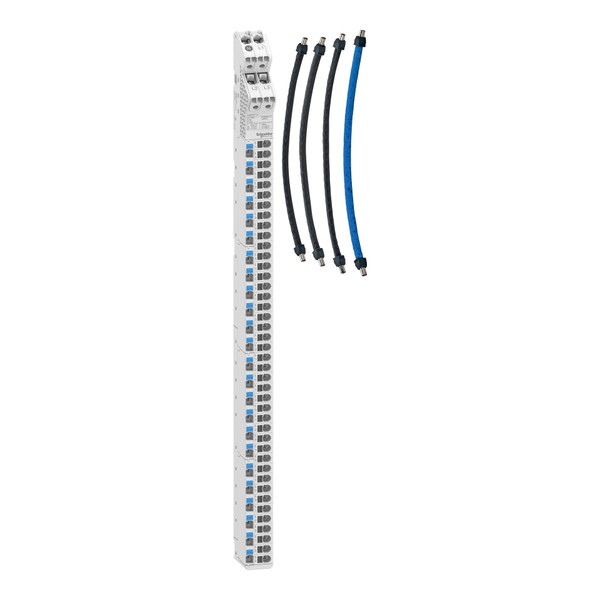

Questo accessorio Acti9 VDIS è un blocco di distribuzione verticale. Con il blocco di distribuzione sono inoltre forniti 4 cavi flessibili di lunghezza 380 mm. È destinato a 3P+N e ha 66 partenze. Le partenze del blocco di distribuzione sono 14 fori per ogni fase e 24 fori per il neutro. È dotato di morsetti sfalsati per semplificare la connessione. La tensione di esercizio nominale Ue è 250 VCA o 440 VCA. La corrente nominale In è fino a 160 A. La frequenza di funzionamento è 50 Hz o 60 Hz. La tensione di isolamento nominale Ui è 500 VCA. La tensione nominale di tenuta agli impulsi Uimp è 6 kV. La connessione con morsetto a gabbia consente l'alimentazione di cavi da 10 mm² fino a 35 mm². Il collegamento con morsetti a molla a innesto consente la distribuzione di cavi rigidi in rame da 1,5 mm² fino a 10 mm². Consente inoltre l’utilizzo di cavi in rame intrecciati da 4 mm² fino a 16 mm² e flessibili con o senza cavi in rame con puntalino da 1,5 mm² fino a 16 mm². Si può montare su guida DIN. Le dimensioni sono (L) 95 mm x (A) 730 mm x (P) 53 mm. Il peso del prodotto è di 2,040 kg.
Scheda tecnica - SNRA9XPK715
Progetto REACh
Immagini 360° - SNRA9XPK715
Caratteristiche tecniche
corrente nominale (A)
160
tipo di montaggio
Guida DIN
larghezza (mm)
53
altezza (mm)
730
profondità (mm)
95
tipo di collegamento
Senza viti
numero di ingressi
4
numero di uscite
66
numero di poli
4
con protezione dal contatto
SI
adatto per conduttore a filo sottile
SI
adatto per conduttore massiccio
SI
adatto per conduttore multifilare
SI
adatto conduttori a trefolo sottile senza manicotto terminale del cavo
SI
Adatto per conduttori a trefolo extra fine
SI
adatto conduttori a trefolo extra senza manicotto terminale del cavo
NO
Sezione conduttore, ingresso (mm²)
10
Sezione conduttore, uscita (mm²)
1.5
