Descrizione
Descrizione completa

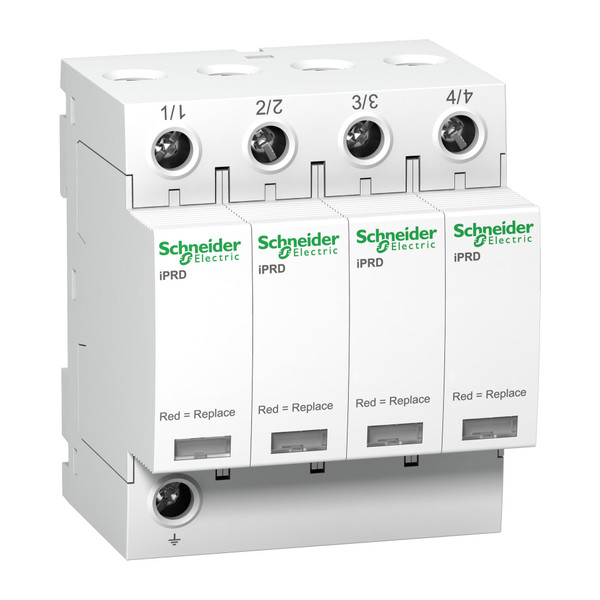

Questo scaricatore Acti9 iPRD40r protegge le installazioni 4P. Consente di sostituire rapidamente le cartucce danneggiate. Questo dispositivo di tipo 2 è consigliato per un livello di rischio elevato nella scheda del pannello in ingresso. Offre la segnalazione remota del messaggio "La cartuccia deve essere modificata". Può essere ruotato per consentire l'ingresso dei cavi di fase/neutro/terra dall'alto o dal basso. Il potere di interruzione Isc dell'interruttore associato può arrivare fino 50 kA. È compatibile con il sistema di messa a terra TT e TN-S. La tensione di funzionamento massima in continuo Uc in modalità comune (L/PE o N/PE) è 350 V AC. Il livello di protezione della tensione Up massimo in modalità comune (L/PE o N/PE) è 1,4 kV. La tensione di esercizio nominale Ue è 230VAC +/- 10%. Il colore del prodotto è bianco (RAL9003). Le dimensioni sono (W) 72mm x (H) 85mm x (D) 69mm. Il peso è 422 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +85°C. Questo prodotto è conforme alle norme IEC 61643-11 e IEC 61643-11.Scheda Tecnica
Documentazione
CatalogoCatalogo
Product End of Life Instructions
Progetto REACh
Scheda Tecnica
Decorrenza_Listino:
2026-01-01 00:00:00
DescrStato:
prodotto gestito a magazzino
DisplayName:
Scaricatore, Acti9, iPRD, 4P, 15kA, Imax 40kA, cartuccia estraibile, Tipo 2, TN-C-S
Electrocod:
140
Famiglia Sconto Descrizione:
Modulari Terziario Industriale
Famiglia Statistica Descrizione:
Modulari Industriale Acti9-NG125
Quantita Cartone:
3
Subtitle:
Scaricatore, Acti9, iPRD, 4P, 15kA, Imax 40kA, cartuccia estraibile, Tipo 2, TN-C-S
UDM:
Pezzi
_deliveryTimeCode:
2 giorni
_familyDiscountCode:
SDECBTIND
_familyStatisticsCode:
SDECBTINDMA9
_maximumOrderQuantity:
999999
_minimumOrderQuantity:
1
_minimumQuantity:
1
_outOfCatalogFlag:
0
_quantityMultipleOrdering:
1
_statusProductCode:
3
_updatedAt:
2025-12-22 10:21:58
_shopInShopSort:
0
tipo di montaggio
Guida DIN (top hat rail) 35 mm
con contatto telecomunicazioni
SI
numero di conduttori (esclusa terra)
4
dimensione
4 UM
livello di protezione (kV)
1.6
tensione permanente AC max. (V)
350
corrente impulsiva dispersione nominale (8/20) (kA)
15
tensione nominale AC (V)
350
classe di prova tipo 2
SI
segnalazione nell’apparecchio
Ottico
grado di protezione (IP)
IP20
livello di protezione N-PE (kV)
1.6
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
25
sez. max del conduttore flessibile (a filo sottile) (mm²)
16
forma della rete DC
NO
forma della rete IT
NO
forma della rete TN
NO
forma della rete TN-C
SI
forma della rete TN-S
NO
forma della rete TT
NO
altre forme della rete
NO
forma della rete TN-C-S
NO
max. corrente di scarica (8/20) (kA)
40
resistenza di cortocircuito (Isccr) (kA)
50
max dispositivo protez. sovracorrente, collegam. in parallelo (fusibile) (A)
63
max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A)
80
Protezione da cortocircuito integrata
NO
Assenza di correnti di dispersione
NO
