Descrizione
Descrizione completa

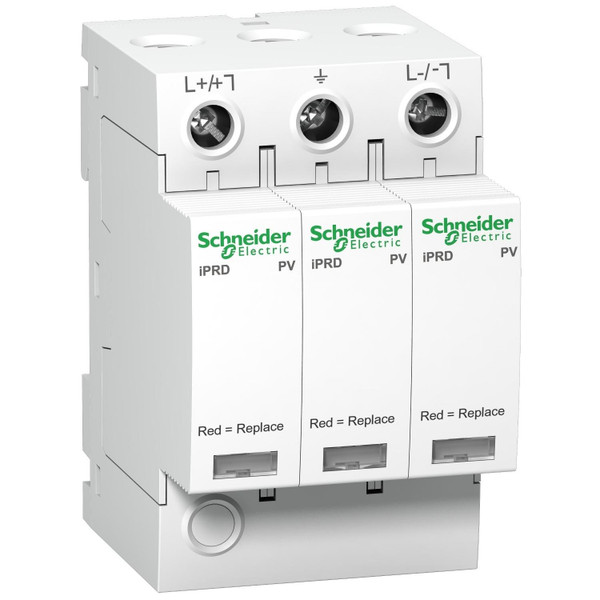

Questo scaricatore di corrente continua Acti9 iPRD- DC 40r protegge le installazioni fotovoltaiche 2P. Consente di sostituire rapidamente le cartucce danneggiate. La capacità di interruzione di cortocircuito Iscpv è 200 A. La corrente di scarica Itotal è di 40 kA. La corrente di scarica nominale In è 15 kA. Questo dispositivo di tipo 2 è consigliato per proteggere da fulmini indiretti. Gli scaricatori con l'indicazione "r" presentano il trasferimento remoto dell'informazione "Cartuccia da sostituire". Può essere ruotato per consentire l'ingresso dei cavi di fase/neutro/terra dall'alto o dal basso. La tensione di funzionamento massima in continuo di Uc è 1000 V DC. Il livello di protezione Up è 3,9 kV in modalità differenziale e in modalità comune. Le dimensioni totali sono (H) 54 mm x (L) 85 mm x (P) 69 mm. Larghezza in passi da 9 mm è 4. Il peso è 400 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +85°C. Questo prodotto è conforme alle norme UTE C 61470-51 ed EN 50539-11:2013.Scheda Tecnica
Documentazione
CatalogoCatalogo
Product End of Life Instructions
Scheda tecnica - SNRA9L40281
Progetto REACh
Scheda Tecnica
Decorrenza_Listino:
2026-01-01 00:00:00
DescrStato:
prodotto gestito a magazzino
DisplayName:
Scaricatore, Acti9, iPRD-DC, 2P, 15kA, Imax 40kA, cartuccia estraibile, Tipo 2, 1000PV
Electrocod:
0642
Famiglia Sconto Descrizione:
Modulari Terziario Industriale
Famiglia Statistica Descrizione:
Modulari Industriale Acti9-NG125
Quantita Cartone:
4
Subtitle:
Scaricatore, Acti9, iPRD-DC, 2P, 15kA, Imax 40kA, cartuccia estraibile, Tipo 2, 1000PV
UDM:
Pezzo
_deliveryTimeCode:
2 giorni
_familyDiscountCode:
SDECBTIND
_familyStatisticsCode:
SDECBTINDMA9
_maximumOrderQuantity:
999999
_minimumOrderQuantity:
1
_minimumQuantity:
1
_outOfCatalogFlag:
0
_quantityMultipleOrdering:
1
_statusProductCode:
3
_updatedAt:
2026-01-13 10:38:31
_shopInShopSort:
0
tipo di montaggio
Guida DIN (top hat rail) 35 mm
con contatto telecomunicazioni
SI
numero di conduttori (esclusa terra)
2
dimensione
3 UM
livello di protezione (kV)
3.9
corrente impulsiva dispersione nominale (8/20) (kA)
15
tensione nominale DC (V)
1000
classe di prova tipo 2
SI
livello di protezione L-N (kV)
3.9
segnalazione nell’apparecchio
Ottico
tensione permanente DC max. (V)
1000
grado di protezione (IP)
IP20
max. tensione PV (V)
1000
livello di protezione N-PE (kV)
3.9
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
35
sez. max del conduttore flessibile (a filo sottile) (mm²)
35
forma della rete DC
SI
forma della rete IT
NO
forma della rete TN
NO
forma della rete TN-C
NO
forma della rete TN-S
NO
forma della rete TT
NO
altre forme della rete
NO
forma della rete TN-C-S
NO
max. corrente di scarica (8/20) (kA)
40
Protezione da cortocircuito integrata
NO
Assenza di correnti di dispersione
NO
